Модель:
JMD-1463 TSX DROАртикул:
50000984TПроизводитель:
JETГабариты (ДхШхВ):
252×210×250 смВес:
2750 кг
В наличии
1490000грн.
Автоматическая подача пиноли
0,04/0,08/0,15 мм/обВес (кг)
2750 кгНапряжение

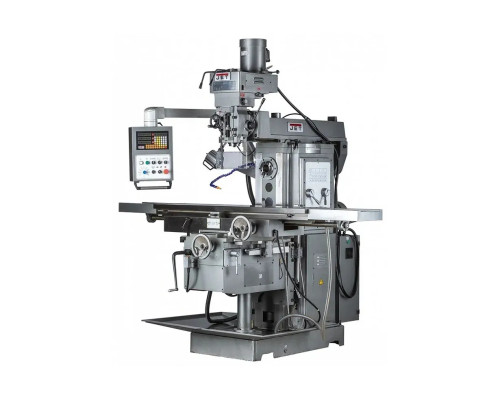

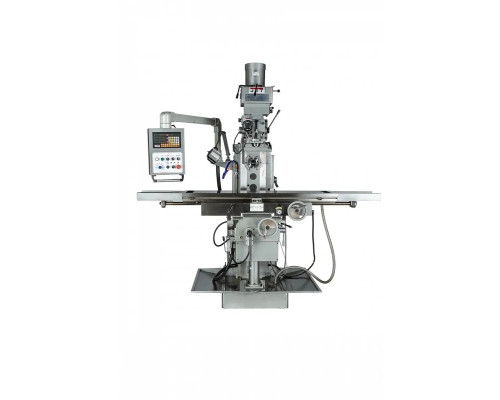

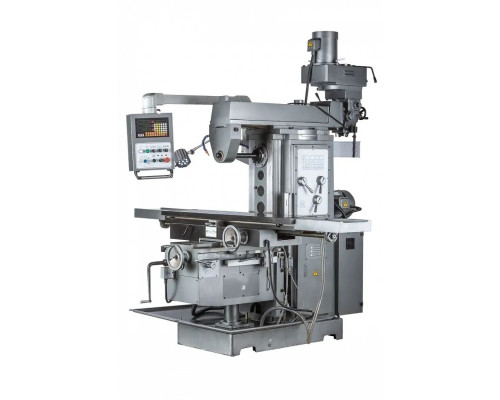

230 ВМодель JET JMD-1463 TSX DRO объединяет высокую точность, производительность и богатый функционал, что делает его оптимальным выбором для промышленных цехов, конструкторских бюро, учебных и исследовательских центров.
Станок позволяет производить сверление до 40 мм и фрезерование концевыми фрезами до 25 мм.

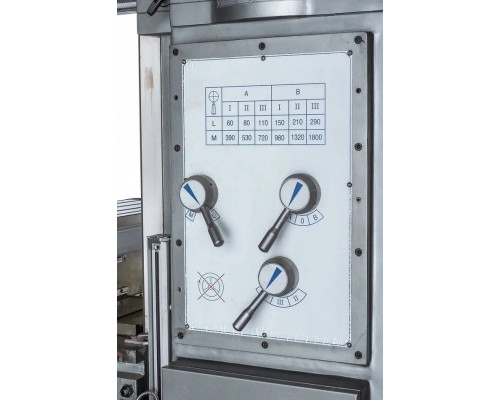

Вертикальный шпиндель имеет скорости от 58 до 5000 об/мин (20 режимов), горизонтальный – от 60 до 1800 об/мин (12 скоростей).
Расстояние между вертикальным шпинделем и столом – 200–650 мм, горизонтальным – 50–450 мм.
Регулировка скорости вертикального шпинделя осуществляется через вариаторную коробку передач в двух диапазонах (по 10 скоростей в каждом):
Сниженный диапазон: 58, 91, 141, 216, 341, 500, 791, 1283, 1866, 3000 об/мин
Повышенный диапазон: 116, 183, 283, 433, 683, 1000, 1583, 2566, 3733, 6000 об/мин

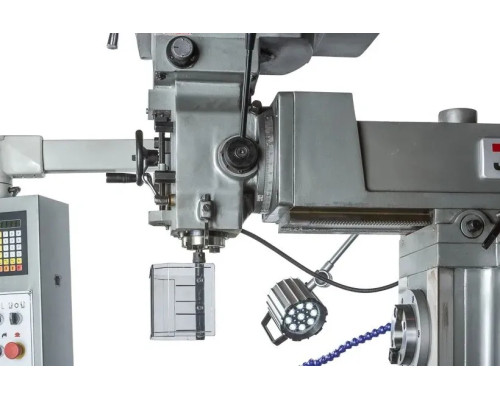

Для удобства головка может наклоняться на 90°, а оба шпинделя оснащены функцией реверса.
Благодаря УЦИ с точностью 5 микрон и сервоприводам с моментом 10 Нм, станок обеспечивает исключительную точность позиционирования.
Пиноль шпинделя имеет три скорости автоматической подачи: 0,04/0,08/0,15 мм/об.

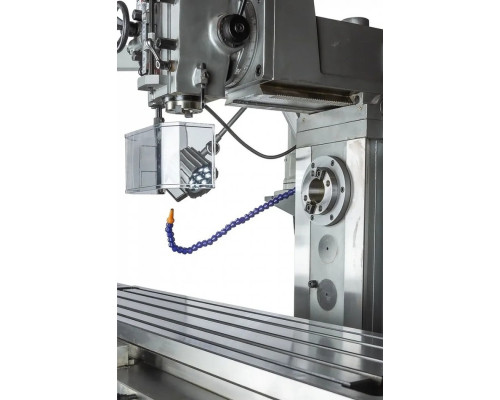

Система СОЖ с насосом мощностью 90 Вт и подачей 25 л/мин эффективно охлаждает инструмент.
Станок комплектуется защитным экраном с конечным выключателем, рабочим освещением и полным набором инструментов.
Особенности:
- Наличие вертикального и горизонтального шпинделя, расширяющего диапазон обработки.

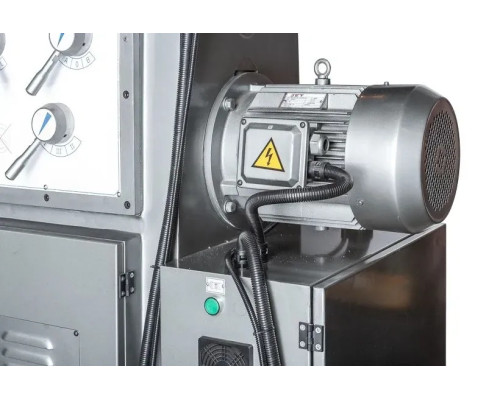

- Мощный двигатель вертикального шпинделя с широким диапазоном скоростей вращения.
- Максимальная скорость 5000 об/мин обеспечивает высококачественную обработку цветных металлов.
- Наклон фрезерной головки ±90° влево и вправо для универсальной работы.

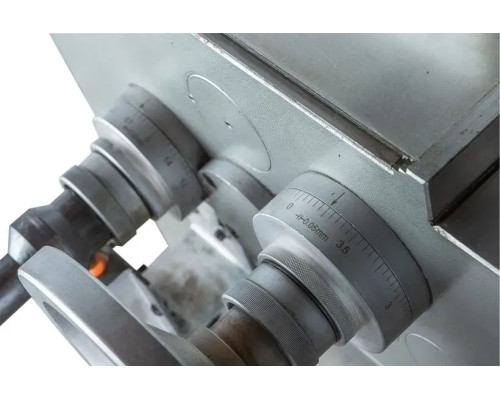

- Микроподача по оси Z с ограничителем глубины сверления.

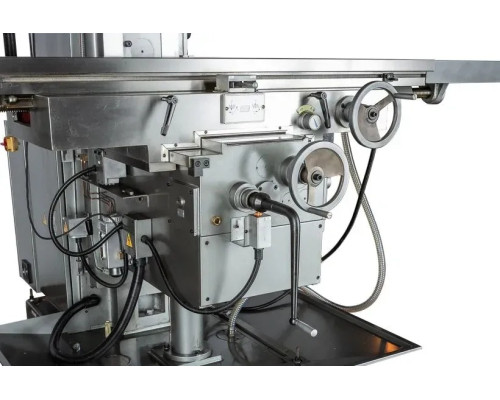

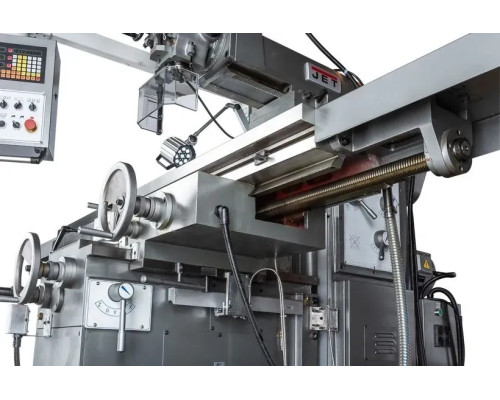

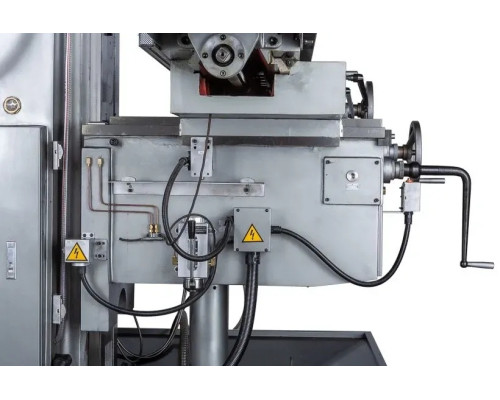

- Автоматическая подача по осям X, Y, Z с помощью сервоприводов с высоким крутящим моментом.

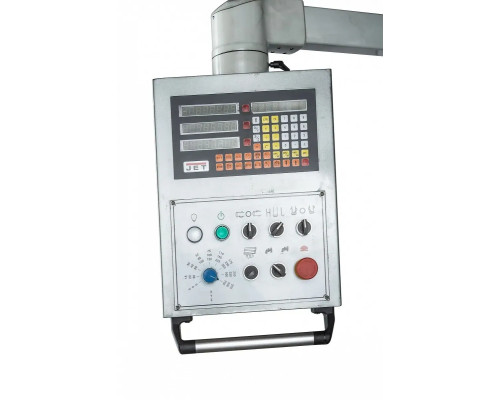

- Центральная панель управления с функцией реверса для обоих шпинделей.
- Цифровая индикация (УЦИ) по трем осям с дискретностью 0,005 мм и точностью ±1 знак.
- Встраиваемая система подачи СОЖ с насосом для стабильного охлаждения.
Производитель оставляет за собой право изменять комплектацию оборудования, не предупреждая об этом.

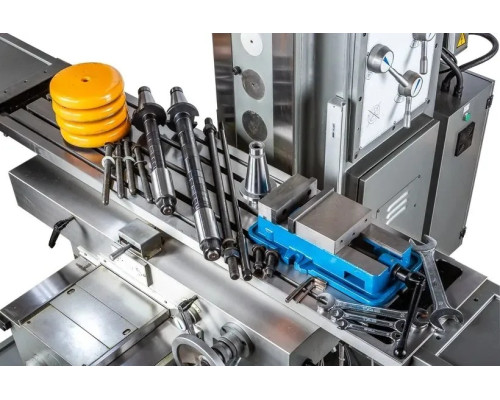

Комплектация:
- Шомпол М24 – 1 шт.
- Оправка ISO50/МК4 – 1 шт.
- Шестигранные ключи 5 и 10 мм.
- Оправка горизонтального шпинделя Ø27 мм со шпонковым пазом – 1 шт.
- Оправка горизонтального шпинделя Ø32 мм со шпонковым пазом – 1 шт.
- Разводные ключи 14×17, 27×30, 36×41 – по 1 шт.
- Машинные тиски
- Инструкция по эксплуатации
| Напряжение, В | 220 |
| Потребляемая (исходная) мощность, кВт | 5,5 |
| Максимальный диаметр сверления сталь, мм | 40 |
| Максимальный диаметр торцевой фрезы, мм | 125 |
| Максимальный диаметр концевой фрезы, мм | 25 |
| Частота вращения вертикального шпинделя, об/мин | 58-6000 |
| Автоматическая подача пиноли, мм/об | 0,04/0,08/0,15 |
| Ход пиноли шпинделя, мм | 140 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Диапазон поворота вертикальной головы (вправо/влево) | ±90⁰ |
| Диапазон наклона вертикальной головы (вперёд/назад) | ±90⁰ |
| Расстояние от вертикального шпинделя до стола, мм | 200-650 |

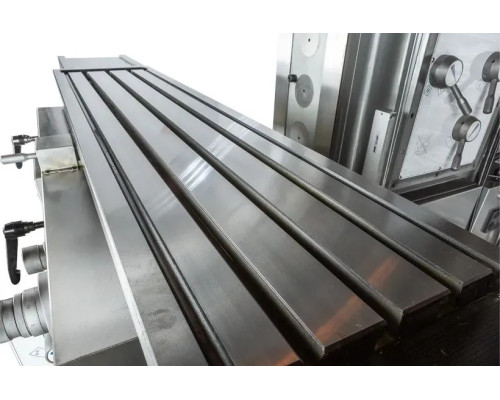

| Размер стола по оси X и Y, мм | 1600×360 |
| Ход стола по оси X и Y, мм | 1300×290 |
| Ход стола по оси Z, мм | 400 |
| Максимальная нагрузка на стол, кг | 350 |
| Количество подач оси X, шт | 8 |
| Ширина Т-образного паза, мм | (3) 18×80 |
| Тип станка | Металл |
| Длина, мм | 2520 |
| Ширина, мм | 2100 |
| Высота, мм | 2500 |
| Масса, кг | 2750 |
Характеристики
Автоматическая подача пиноли
0,04/0,08/0,15 мм/об
Вес (кг)
2750 кг
Габаритные размеры
2520х2100х2500 мм
Диаметр пиноли
60 мм
Диапазон наклона
вертикальной головы (вперед/обратно) ±90⁰
Диапазон поворота
вертикальной головы (вправо/влево) ±90⁰
Количество подач оси X
8
Количество скоростей вертикального шпинделя
8
Количество Т-образных пазов
3
Конус шпинделя
ISO 40 (DIN 2080);
Макс. диаметр концевой фрезы, мм
25 мм
Макс. диаметр торцевой фрезы, мм
125 мм
Максимальная нагрузка на стол
350 кг
Максимальный диаметр сверления
сталь:40 мм;
Потребляемая мощность
5,5 кВт;
Производитель
Jet
Размер стола по оси X и Y
1600 х 360 мм
Расстояние между пазами
35 мм
Расстояние от шпинделя до стола
вертикального шпинделя:200-650 мм;
Расстояние шпиндель-стойка, мм
200-650 мм
Скорость подачи
СОЖ : 25 л/мин
Ход пиноли шпинделя
140 мм
Ход стола по оси X и Y
1300 х 290 мм
Ход стола по оси Z
400 мм
Частота вращения вертикального шпинделя
58-6000 об/мин
Ширина Т-пазов
18х80 мм
Параметры сети
Напряжение
230 В
Габариты и вес
Габариты (ДхШхВ):
252×210×250 смВес:
