Купить Фрезерно-сверлильный станок по металлу JET JUM-2063VXL Servo DRO

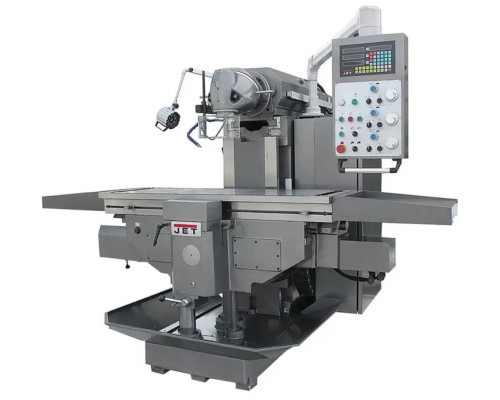

Фрезерно-сверлильный станок по металлу JET JUM-2063VXL Servo DRO — это один из самых мощных и производительных станков в линейке фрезерного оборудования JET, предназначенный для тяжёлых условий промышленной эксплуатации. Консольно-фрезерная конструкция с сервоприводами по всем трём осям, мощность 7,5 кВт и масса 4200 кг делают эту модель станком истинно промышленного уровня для механообрабатывающих, инструментальных и ремонтно-механических участков.

Жёсткая конструкция для минимизации вибраций

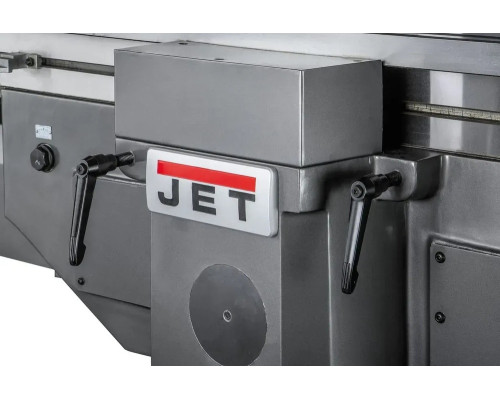

Массивная станина и консольная конструкция станка спроектированы с прицелом на максимальную жёсткость. Это позволяет минимизировать уровень вибраций даже при тяжёлом фрезеровании, что напрямую отражается на точности размеров обрабатываемой детали и качестве поверхности. Масса станка 4200 кг — это не просто цифра, а гарантия стабильности при работе с твёрдыми сплавами и большими усилиями резания.

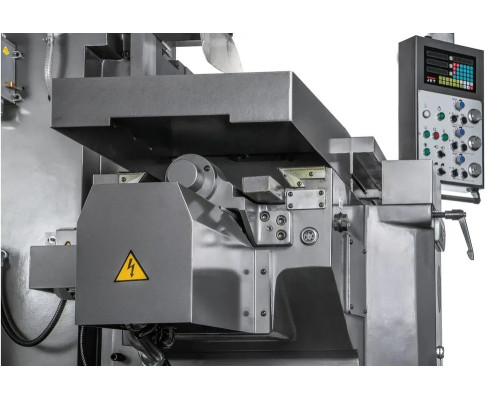

Сервоприводы по всем трём осям — точность нового уровня

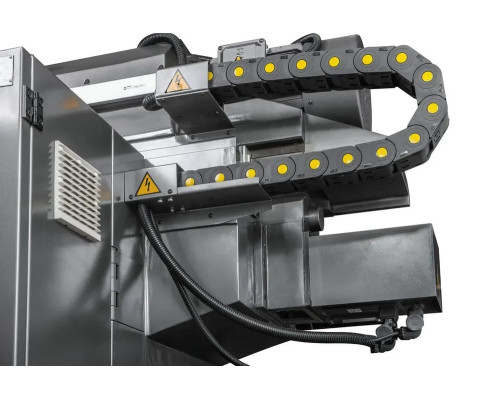

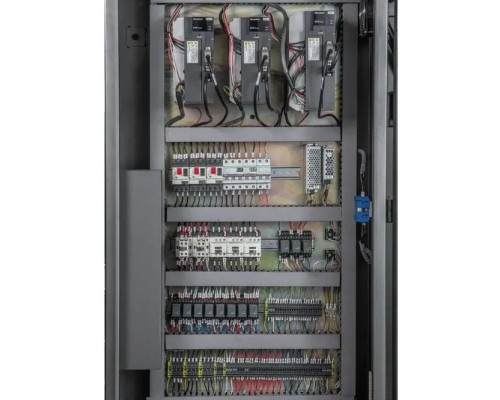

Система перемещений на серводвигателях с высоким крутящим моментом по осям X, Y и Z позволяет обрабатывать металлы и сплавы, которые трудно поддаются обработке, с усилием и точностью, недоступными для станков с обычными шаговыми приводами. Крутящий момент сервомоторов осей X и Y составляет 18 Нм, а оси Z — 27 Нм. Скорость подачи регулируется в широком диапазоне: по осям X и Y от 10 до 1000 мм/мин, по оси Z — от 5 до 500 мм/мин. Это позволяет оператору точно подбирать режим для любого материала — от медленного чернового фрезерования твёрдых сплавов до быстрого перемещения между операциями.

Мощный шпиндель с широким диапазоном скоростей

Двигатель мощностью 7,5 кВт вращает шпиндель с конусом ISO 50 — стандартом для тяжёлого промышленного фрезерного оборудования, открывающим доступ к широкому ассортименту оправок, патронов и режущего инструмента. Частота вращения шпинделя регулируется в диапазоне от 30 до 2050 об/мин на 27 фиксированных скоростях — настолько детальная градация позволяет подобрать оптимальный режим практически для любой операции и материала, от тяжёлого фрезерования чугуна до точной обработки цветных сплавов.

Габаритный рабочий стол с высокой несущей способностью

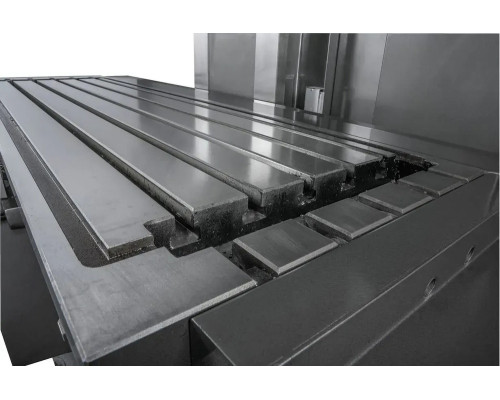

Рабочий стол размером 1600×500 мм выдерживает нагрузку до 1800 кг — показатель, позволяющий устанавливать массивные заготовки, тяжёлые приспособления и тиски без опасений за деформацию стола. Пять Т-образных пазов шириной 18 мм и шагом 80 мм обеспечивают надёжное крепление оснастки в любом месте рабочей зоны. Ход стола по осям X и Y составляет 1200×700 мм, что позволяет обрабатывать детали значительных габаритов за одну установку.

Поворотная голова на 360° и широкий диапазон по оси Z

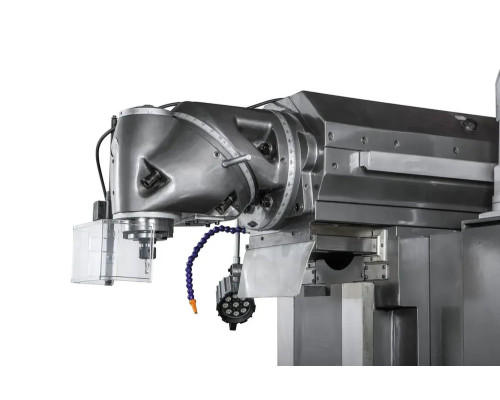

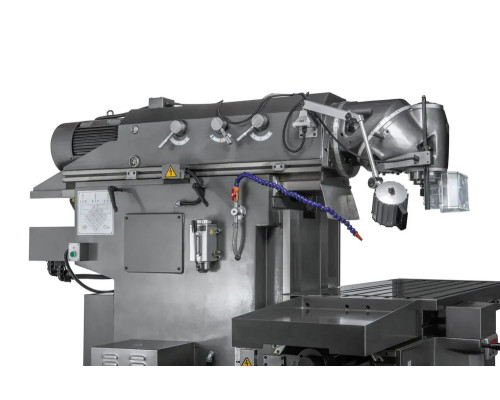

Вертикальная фрезерная голова поворачивается на 360° в любом направлении — это позволяет позиционировать шпиндель над любой точкой заготовки без её переустановки, а также выполнять обработку наклонных поверхностей и отверстий под различными углами. Перемещение по оси Z составляет 500 мм, а расстояние от шпинделя до стола регулируется в пределах 50–550 мм. Расстояние от оси шпинделя до колонны регулируется в диапазоне 45–745 мм по оси Y, что дополнительно расширяет зону обработки.

УЦИ — цифровой контроль каждого перемещения

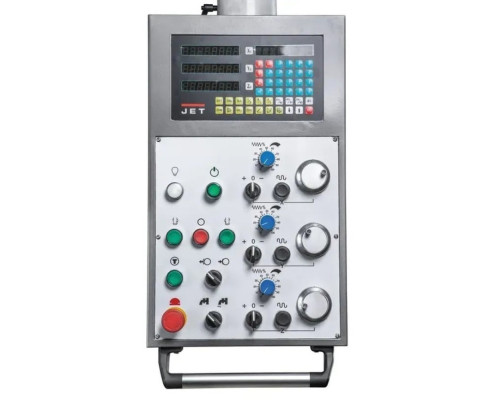

Устройство цифровой индикации (УЦИ), установленное на станке, отображает точное положение инструмента по всем осям в режиме реального времени. Это повышает точность работы и значительно снижает возможность брака, особенно при изготовлении деталей мелкими сериями, где каждая заготовка должна соответствовать чертежу без дополнительных измерений штангенциркулем или микрометром.

Системы обслуживания: смазка, охлаждение, освещение

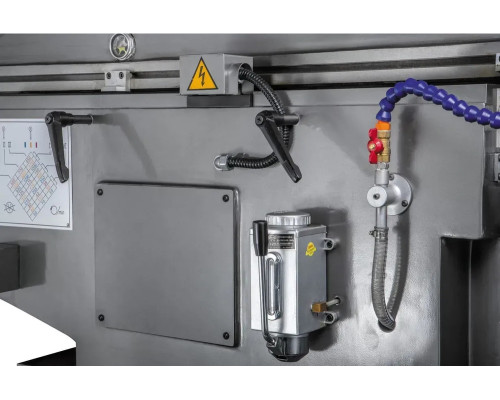

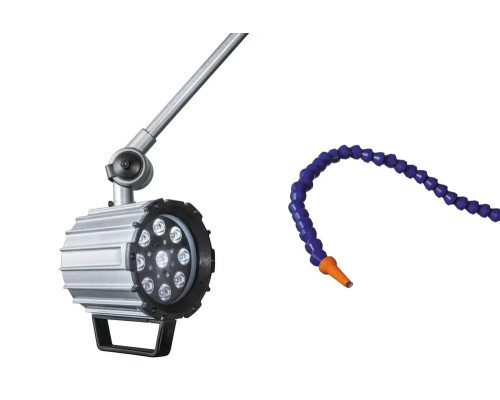

Станок оборудован системой автоматической смазки направляющих и винтовых пар — это снижает трение, продлевает срок службы механических компонентов и уменьшает необходимость ручного обслуживания. Встроенная система подачи смазочно-охлаждающей жидкости (СОЖ) в зону обработки обеспечивает охлаждение инструмента и заготовки при интенсивном фрезеровании. Светодиодная лампа освещения рабочей зоны позволяет оператору чётко видеть процесс обработки даже при работе в плохо освещённых цехах.

Назначение и область применения

JUM-2063VXL Servo DRO предназначен для различных видов фрезерной обработки, сверления, расточки и других операций при изготовлении деталей мелкими сериями. Станок найдёт применение на механообрабатывающих предприятиях, в инструментальных цехах и на ремонтно-механических участках, где требуется высокая точность обработки крупногабаритных и тяжёлых деталей.

Особенности:

• Масса станка 4200 кг — максимальная жёсткость конструкции и минимум вибраций
• Сервоприводы с высоким крутящим моментом по осям X, Y, Z
• Крутящий момент сервоприводов: X/Y — 18 Нм, Z — 27 Нм
• Мощный двигатель шпинделя 7,5 кВт
• 27 фиксированных скоростей шпинделя в диапазоне 30-2050 об/мин
• Конус шпинделя ISO 50 — промышленный стандарт
• Рабочий стол 1600×500 мм с нагрузкой до 1800 кг
• 5 Т-образных пазов шириной 18 мм (шаг 80 мм)
• Ход стола по осям X/Y — 1200×700 мм
• Перемещение по оси Z — 500 мм
• Поворот вертикальной головы на 360°
• Регулируемое расстояние шпиндель-стол (Z): 50-550 мм
• Регулируемое расстояние шпиндель-колонна (Y): 45-745 мм
• Регулируемая скорость подачи: X/Y — 10-1000 мм/мин, Z — 5-500 мм/мин
• Устройство цифровой индикации (УЦИ) по всем осям
• Автоматическая система смазки направляющих
• Встроенная подача СОЖ в зону обработки
• Светодиодное освещение рабочей зоны

Комплектация:

• Шомпол М24 — 1 шт.
• Оправка для торцевых фрез ISO50-FMB40 — 1 шт.
• Оправка ISO50 с набором цанг Ø4-16 мм — 1 компл.
• Рожковый ключ 12-14 — 1 шт.
• Рожковый ключ 22-24 — 1 шт.
• Шестигранные ключи 5, 8, 10 — 1 компл.
• Клиновые опоры (башмаки) — 6 шт.
• Станочные тиски с размером губок 136×36 мм
• Инструкция по эксплуатации
