Купить Универсальный фрезерный станок Jet JUTM-1230 Servo DRO

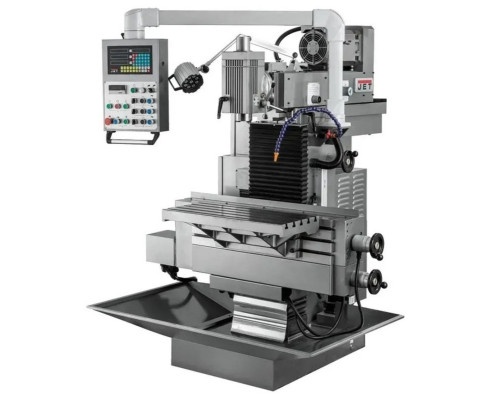

Универсальный фрезерный станок JET JUTM-1230 Servo DRO — это широкоуниверсальный инструментальный фрезерный станок бесконсольного типа, предназначенный для выполнения самого широкого спектра операций механической обработки. Модель сочетает в себе горизонтальный и вертикальный рабочие столы, что коренным образом расширяет круг доступных задач и позволяет за одну установку заготовки выполнять фрезерование плоских и фасонных поверхностей, обработку пазов и уступов, сверление, растачивание отверстий и другие операции в любом координатном направлении. Благодаря такой компоновке станок становится незаменимым оборудованием для изготовления оснастки, инструментов, приспособлений, пресс-форм и других деталей сложной формы мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках машиностроительных предприятий, а также в опытно-экспериментальных цехах.

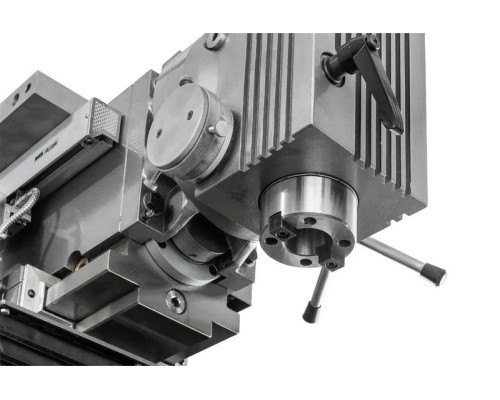

Особенностью конструкции является наличие горизонтального шпинделя и вертикального шпинделя с возможностью наклона фрезерной головки вправо/влево на 90°. Это позволяет оператору обрабатывать заготовки с разных сторон без переустановки, а также выполнять угловые поверхности и фаски. Расстояние от вертикального шпинделя до стойки составляет 180–485 мм, от вертикального шпинделя до стола — 145–545 мм, что обеспечивает достаточный запас для работы с высокими деталями. Ход пиноли шпинделя 60 мм дает возможность точно позиционировать инструмент при сверлении и растачивании. Конус шпинделя ISO 40 (DIN 2080) соответствует промышленному стандарту и совместим с широкой номенклатурой оправок, цанговых патронов и другой оснастки.

Главный двигатель мощностью 3,7 кВт имеет бесступенчатое регулирование частоты вращения шпинделя в двух диапазонах — 40–440 об/мин и 440–2000 об/мин. Такая схема позволяет оптимально подобрать режим резания под конкретный материал заготовки (сталь, чугун, цветные металлы) и диаметр инструмента, обеспечивая как качественную черновую обработку на низких оборотах, так и чистовую обработку на высоких. Система перемещений организована с помощью сервоприводов и шарико-винтовых передач (ШВП) по каждой из осей X, Y, Z, что повышает скорость и точность обработки. Серводвигатели обеспечивают плавное регулирование скорости через преобразователь частоты с оптимальным крутящим моментом и почти постоянной скоростью при значительных нагрузках — 7,7 Н·м по осям X и Y, 10 Н·м по оси Z.

Автоматическая подача по осям X, Y, Z составляет 10–1000 мм/мин, а ускоренное перемещение стола — 1200 мм/мин, что существенно сокращает вспомогательное время между операциями. Направляющие скольжения имеют покрытие Turcite-B по осям X, Y, Z, которое уменьшает коэффициент трения и минимизирует износ направляющих даже при длительной интенсивной эксплуатации. Для легкого и удобного ручного перемещения стола станок оснащен электронными маховиками по осям X и Y. Встроенное устройство цифровой индикации (УЦИ / DRO) по трем осям непрерывно показывает текущие координаты инструмента, благодаря чему оператор контролирует процесс резания, быстро восстанавливает позицию после замены инструмента и существенно снижает риск брака. Дополнительно станок оснащен системой централизованной автоматической смазки направляющих, подачей СОЖ в зону обработки и яркой светодиодной лампой освещения рабочей зоны.

Особенности:

• Широкоуниверсальный бесконсольный фрезерный станок с горизонтальным шпинделем и вертикальной фрезерной головкой — обработка деталей сложной формы за одну установку заготовки.

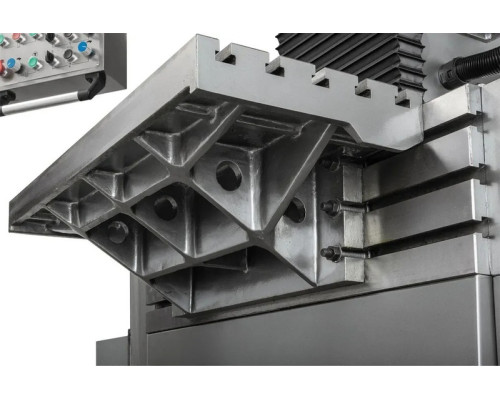

• Наличие горизонтального (750×320 мм) и вертикального (890×225 мм) рабочих столов — расширение круга доступных операций и задач при изготовлении оснастки, инструментов, приспособлений и пресс-форм.
• Мощный главный двигатель 3,7 кВт с бесступенчатым регулированием частоты вращения в двух диапазонах 40–440 и 440–2000 об/мин — оптимальный подбор режима резания под любой материал и тип фрезы.

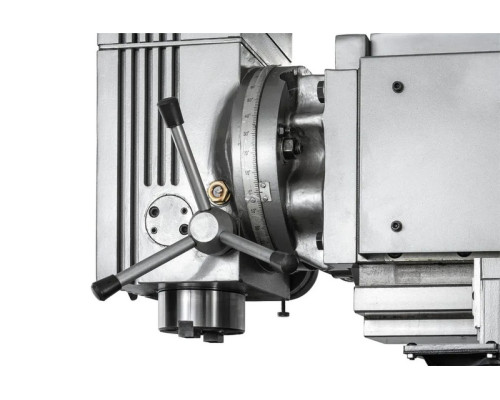

• Наклон фрезерной головки вправо/влево на 90° — обработка наклонных поверхностей, фасок и угловых элементов без переустановки заготовки.

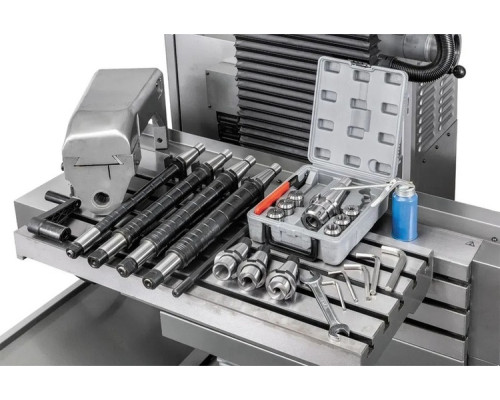

• Конус вертикального шпинделя ISO 40 (DIN 2080) — промышленный стандарт, совместимый с широкой номенклатурой оправок, цанговых патронов и оснастки.
• Ход пиноли шпинделя 60 мм — точное позиционирование инструмента при сверлении и растачивании отверстий.

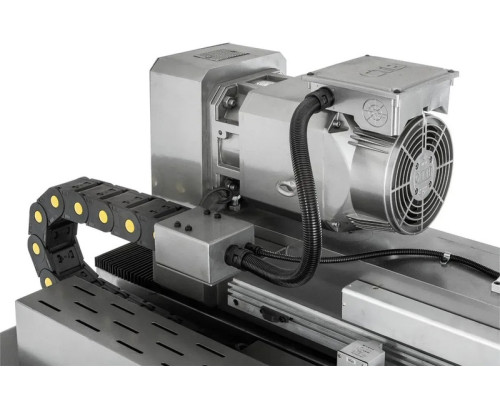

• Система перемещений на отдельных сервоприводах и шарико-винтовых передачах (ШВП) по всем осям X, Y, Z — высокая скорость и точность обработки.
• Серводвигатели с крутящим моментом 7,7 Н·м (X, Y) и 10 Н·м (Z) — плавное регулирование скорости через преобразователь частоты со стабильным усилием под нагрузкой.
• Автоматическая подача по осям X, Y, Z в диапазоне 10–1000 мм/мин с ускоренным перемещением стола 1200 мм/мин — сокращение вспомогательного времени.
• Направляющие скольжения с покрытием Turcite-B по осям X, Y, Z — уменьшение коэффициента трения, минимизация износа и плавность хода при длительной эксплуатации.

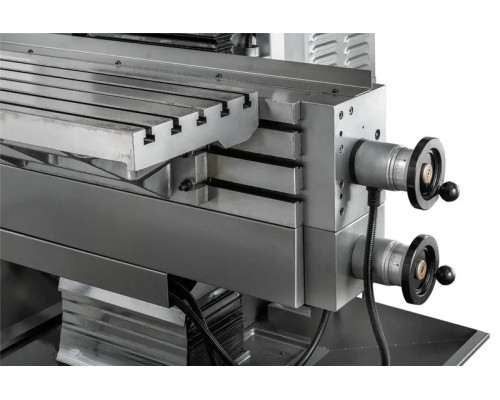

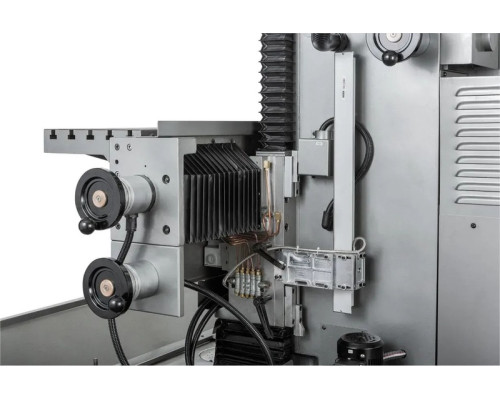

• Электронные маховики по осям X и Y — легкое и удобное ручное перемещение стола с микрометрической точностью позиционирования.

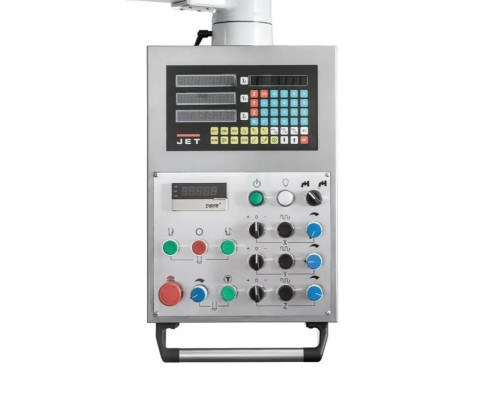

• Встроенное устройство цифровой индикации (УЦИ / DRO) по трем осям — контроль текущих координат в реальном времени, снижение количества брака, ускорение наладки.

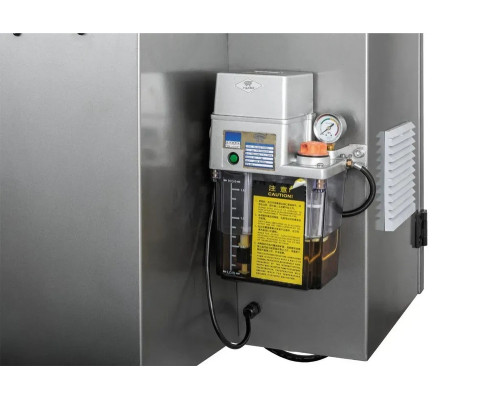

• Автоматическая централизованная система смазки направляющих — равномерная и непрерывная подача смазочного материала ко всем узлам трения, продление срока службы станка.

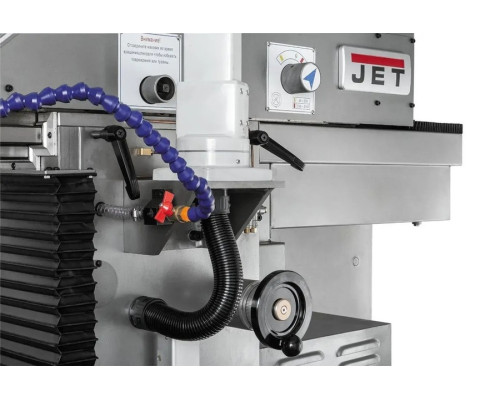

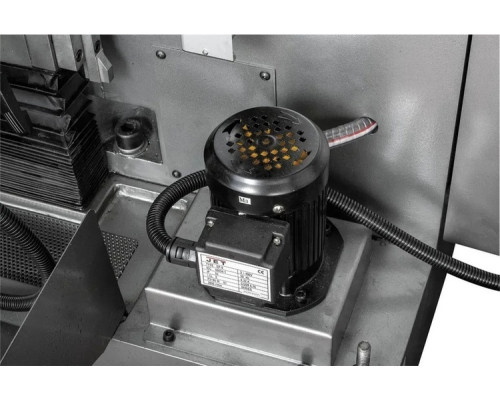

• Система подачи смазочно-охлаждающей жидкости (СОЖ) в зону обработки — охлаждение инструмента и заготовки, смывание стружки, повышение стойкости режущего инструмента.
• Светодиодная лампа освещения рабочей зоны — качественное яркое освещение зоны резания с минимальным энергопотреблением и длительным сроком службы.
• Мощная чугунная станина массой 1550 кг — эффективное гашение вибраций, сохранение геометрической точности станка на протяжении всего срока службы.
