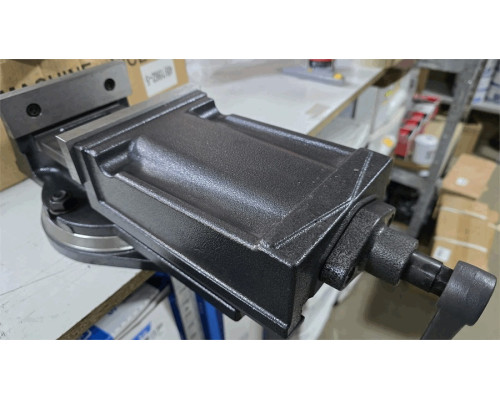

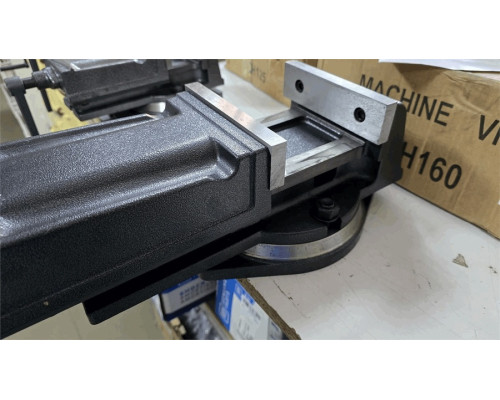

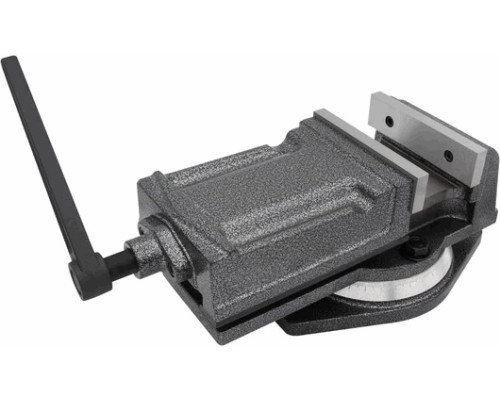

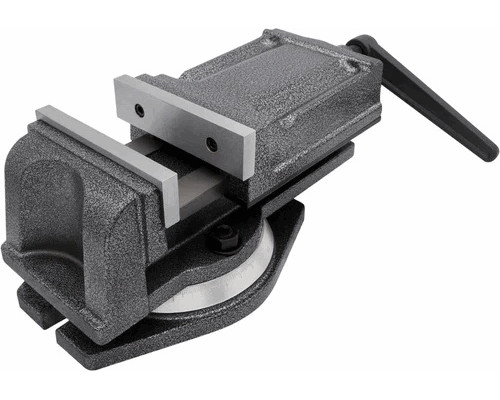

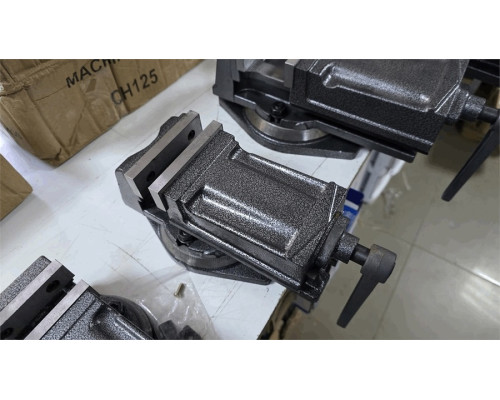

Тиски QH100 — это прецизионные станочные поворотные тиски серии QH с шириной накладок губок 100 мм и максимальным раскрытием 85 мм. Они применяются для точного и надежного зажима детали при обработке на фрезерном, сверлильном, шлифовальном и прочих станках. Конструктивно инструмент представляет собой пару параллельных губок, одна из которых является неподвижной, а вторая прижимается к детали при помощи трапецеидального винта. Винт имеет защиту от попадания опилок, что существенно продлевает срок его службы. Упорный подшипник, установленный на валу, позволяет создать большое усилие зажима без особого труда. Настройка скольжения подвижной губки производится регулировочными планками. Накладки на губках являются съемными, что снижает затраты на обслуживание и повышает эффективность работы. Тиски модели QH100 оснащены поворотным механизмом с градусной шкалой, что позволяет поворачивать деталь на 360° вокруг вертикальной оси. В основании тисков предусмотрены монтажные отверстия и пазы для точного позиционирования и надежного крепления. При необходимости тиски можно использовать и без поворотного механизма.
Особенности:
Высокое качество изделия: Изготовлены из высокопрочного чугуна.
Высокая точность зажима: Обеспечивает надежную фиксацию детали.
Высокое усилие зажима: Позволяет надежно фиксировать заготовки.
Подвижная губка усилена увеличенным корпусом: Обеспечивает стабильность и надежность.
Шлифованная поверхность рельс: Для плавности хода.

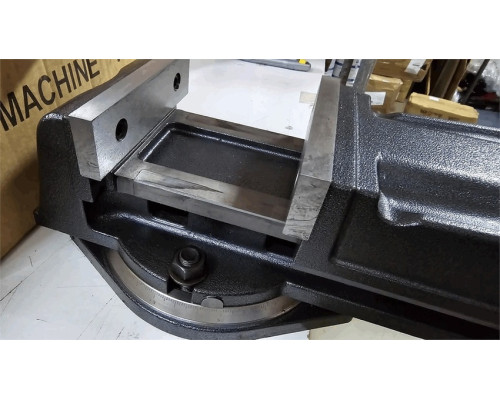

Съемные накладки на губках: С четырьмя вариантами расположения для зажима деталей.
Поверхность накладок закаленная и отшлифована: Повышает износостойкость.
Трапецеидальный винт: С большим шагом, большим крутящим моментом и защитой от опилок.

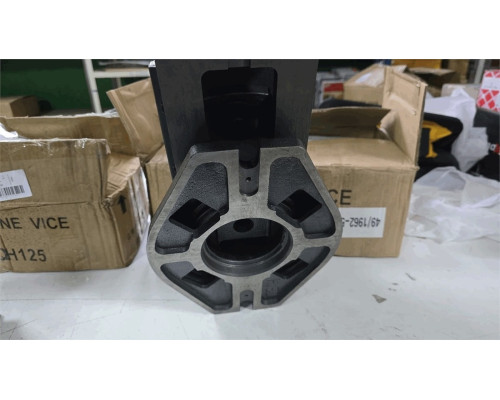

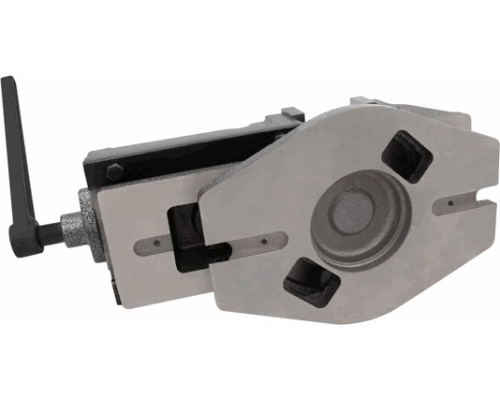

Наличие пазов: Для точной установки на рабочий стол станка.
Возможность установки поворотного основания: Дополнительный функционал.
Сохранение высокой точности: При работе в вертикальном, горизонтальном и боковом положениях.
Простота в эксплуатации: Удобство и легкость использования.
Внимание: Во время работы следите за тем, чтобы тиски не подвергались ударным воздействиям, иначе показатели точности могут быть нарушены. Необходимо регулярно смазывать подвижные части устройства.
Общие характеристики:
Серия: QH
Модель: QH100
Ширина накладок губок: 100 мм
Высота накладок губок: 32 мм
Максимальное раскрытие тисков: 85 мм
Параллельность направляющей поверхности к поворотному основанию: 0.03 мм на 100 мм
Параллельность поверхности контрольного блока к поворотному основанию: 0.06 мм на 100 мм
Перпендикулярность губок к направляющим рельсам: 0.05 мм на 100 мм
Наличие поворотного механизма: да
Диапазон поворота тисков: 0-360°

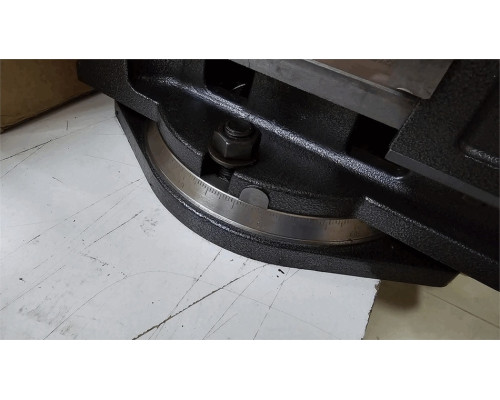

Наличие градусной шкалы: да
Деление градусной шкалы: 2°
Материал корпуса: высокопрочный чугун
Материал рукоятки: углеродистая сталь
Вес брутто: 9.1 кг
Характеристики

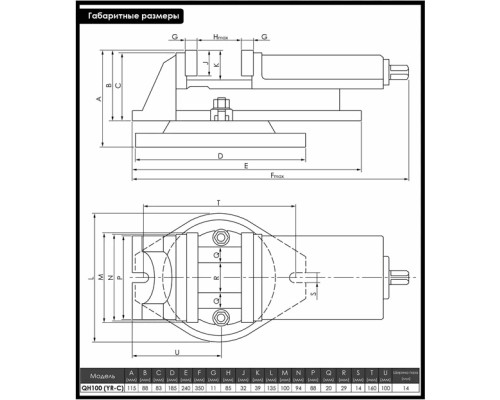

Габариты и вес
