Купить Тиски станочные прецизионные QM16100 поворотные тип 3418

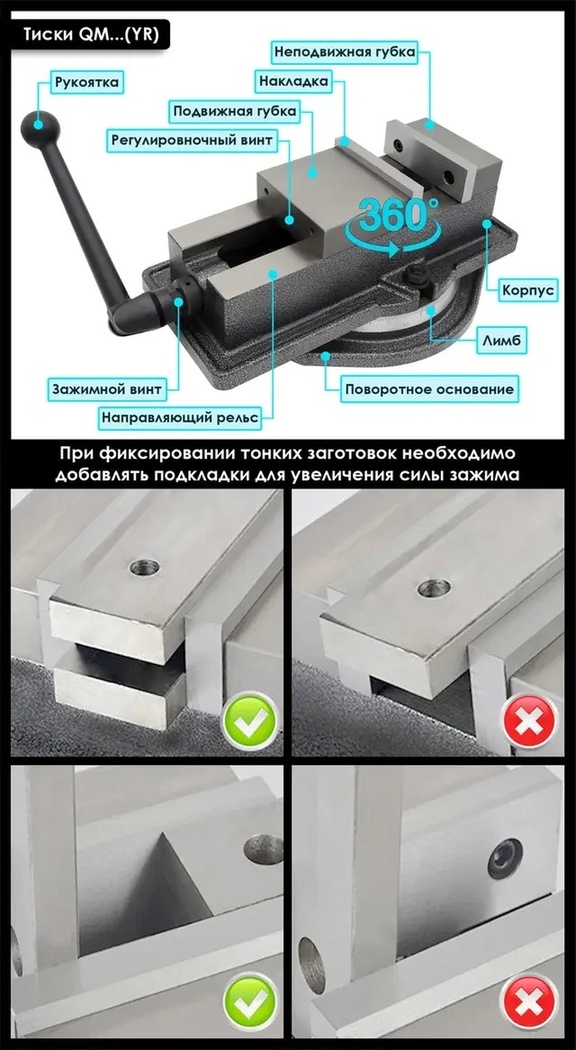

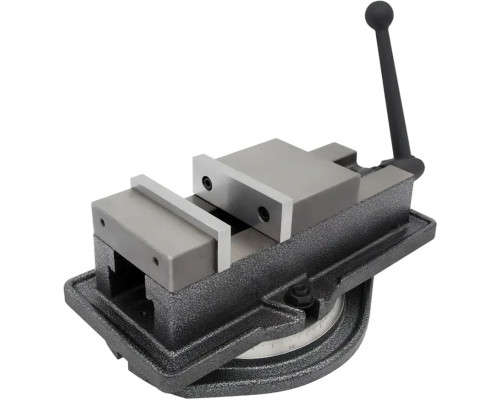

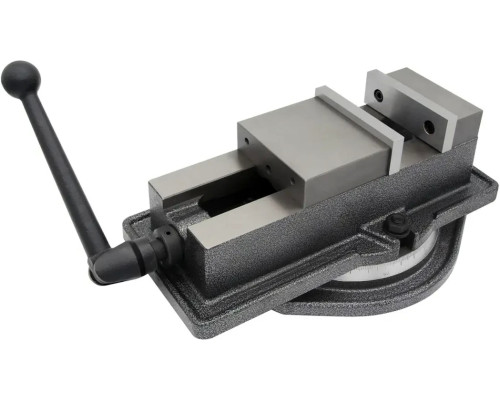

Тиски QM16100 — это прецизионные станочные жестко-фиксирующие поворотные тиски серии QM с шириной накладок губок 100 мм и максимальным раскрытием (при стандартном положении накладок) 120 мм. Они применяются для точного и надежного зажима детали при обработке на фрезерном, сверлильном, шлифовальном и прочих станках. Конструктивно инструмент представляет собой пару параллельных губок, одна из которых является неподвижной, а вторая прижимается к детали при помощи трапецеидального винта. Плавность хода винта обеспечивает игольчатый подшипник, что позволяет получить максимальное усилие зажима без особого труда. Настройка люфта подвижной губки производится регулировочным винтом, расположенным на задней части ее корпуса. Накладки на губках являются съемными, что снижает затраты на обслуживание и повышает эффективность работы. Тиски оснащены поворотным механизмом с градусной шкалой, позволяющим поворачивать деталь на 360° в горизонтальной плоскости. При необходимости тиски можно использовать и без поворотного основания.

Принцип работы тисков серии QM: В момент возникновения на тисках рабочего горизонтального давления (зажима), специальный элемент, находящийся в середине подвижной губки, увеличивает прижимную силу заготовки к корпусу. Это позволяет тискам не выдавливать деталь, сохраняя форму ее поверхности.

Особенности:

• Высокое качество изделия: Изготовлены из высокопрочного чугуна.

• Высокая точность зажима: Обеспечивает надежную фиксацию детали.

• Высокое усилие зажима: 19 кН.

• Подвижная губка усилена увеличенным корпусом: Обеспечивает стабильность и надежность.

• Шлифованная поверхность рельс: Для плавности хода.

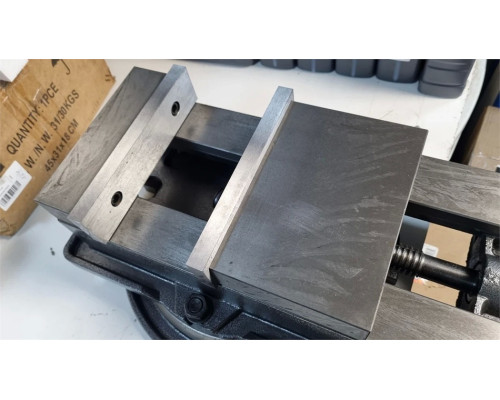

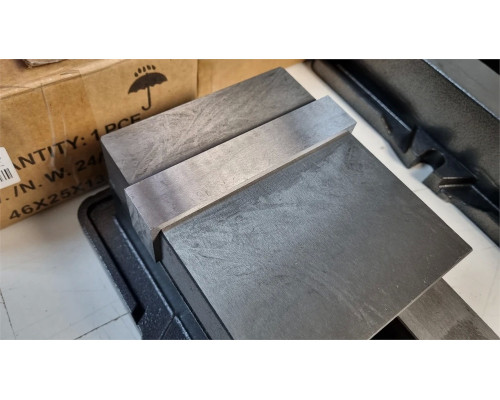

• Съемные накладки на губках: С четырьмя вариантами расположения для зажима деталей.

• Поверхность накладок закаленная и отшлифована: Повышает износостойкость.

• Трапецеидальный винт: С большим шагом и большим крутящим моментом.

• Наличие пазов: Для точной установки на рабочий стол станка.

• Сохранение высокой точности: При работе в вертикальном, горизонтальном и боковом положениях.

• Простота в эксплуатации: Удобство и легкость использования.

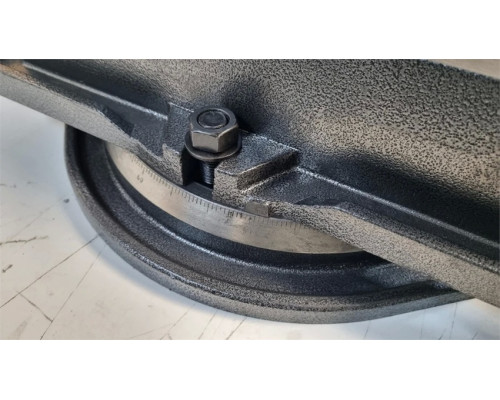

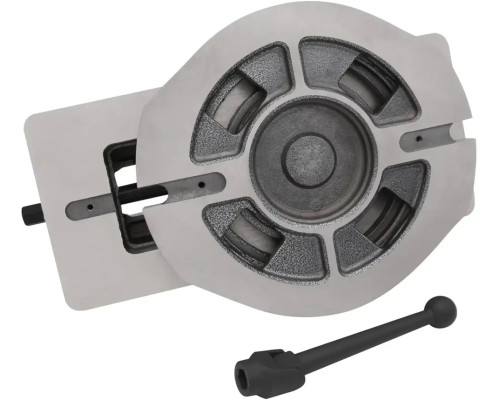

• Поворот тисков на 360°: Обеспечивает универсальность.

• Внимание: Во время работы следите за тем, чтобы тиски не подвергались ударным воздействиям, иначе показатели точности могут быть нарушены. Необходимо регулярно смазывать подвижные части устройства.

Общие характеристики:

• Серия: QM (тип 3418)

• Модель: QM16100

• Ширина накладок губок: 100 мм

• Высота накладок губок: 32 мм

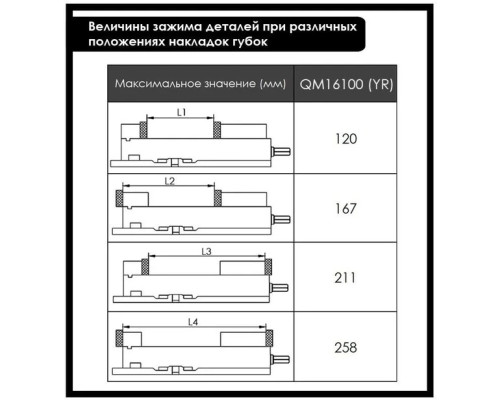

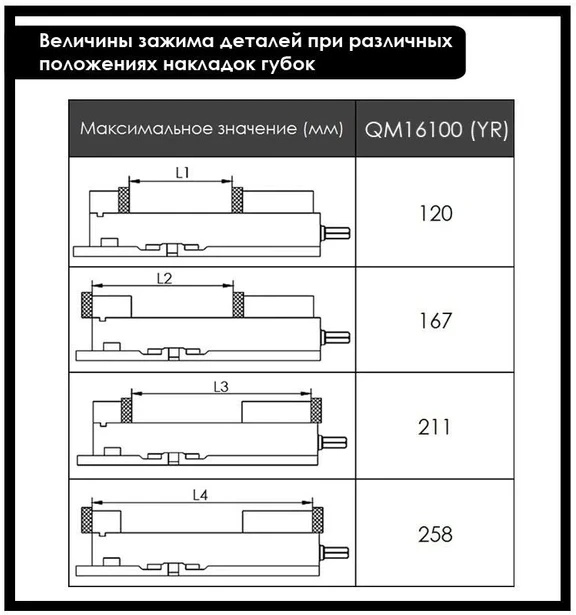

• Максимальное раскрытие тисков: 120 мм (стандартное расположение накладок)

• Диапазон поворота тисков: 0-360°

• Усилие зажима: 19 кН

• Наличие поворотного механизма: да

• Материал: высокопрочный чугун

• Вес брутто: 14.3 кг
