Купить Тиски станочные прецизионные QM16160 поворотные тип 3418

Модель:

5257

Производитель:

Вес:

30.5 кг

В наличии

8960грн.

0 отзывов

Серия

QM (3418)

Тип тисков

Жестко-фиксирующиеся, поворотные

Все характеристики

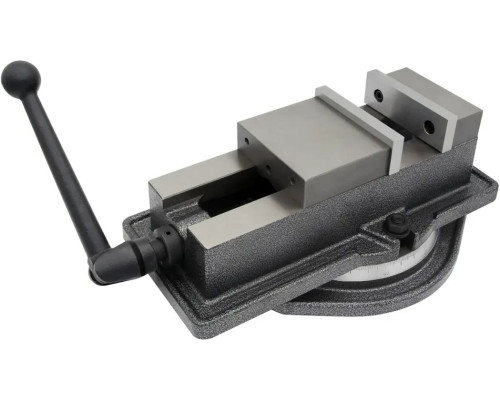

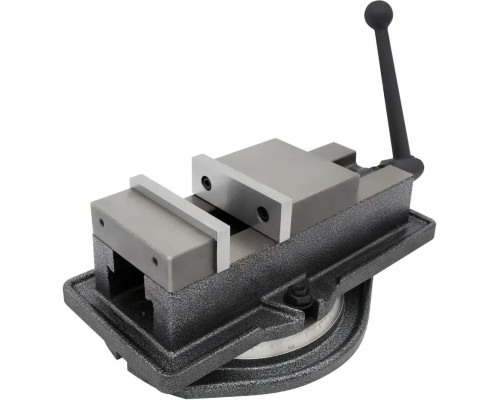

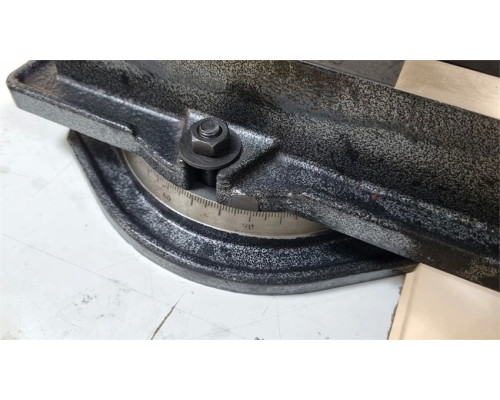

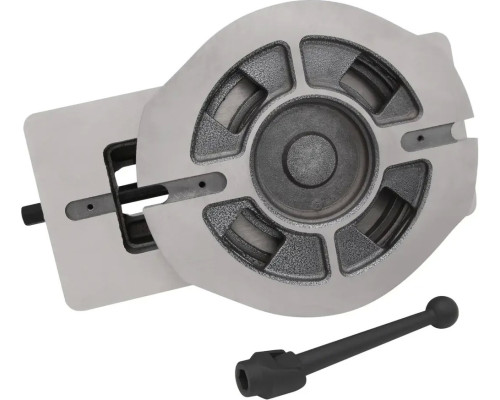

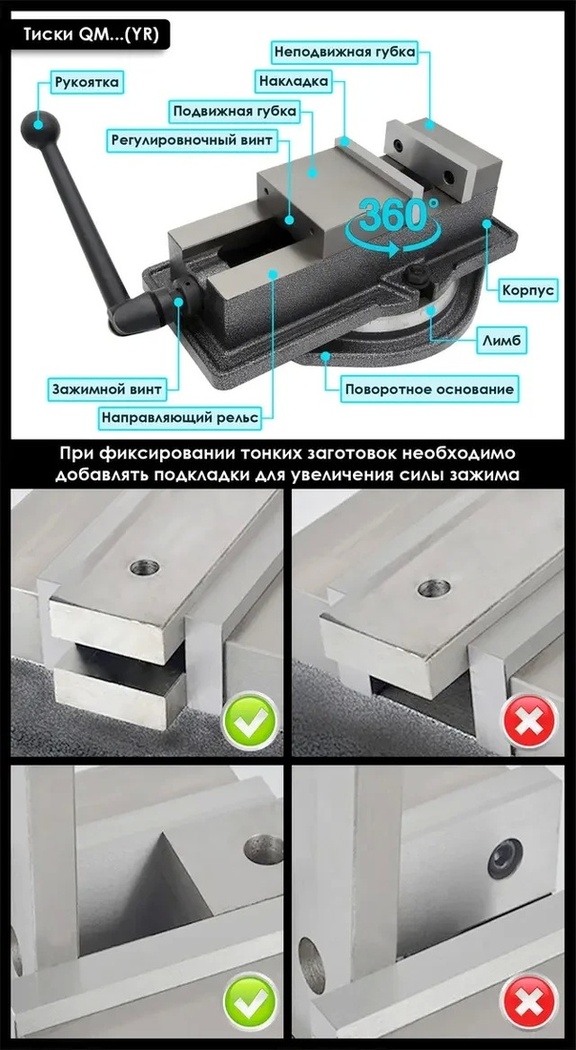

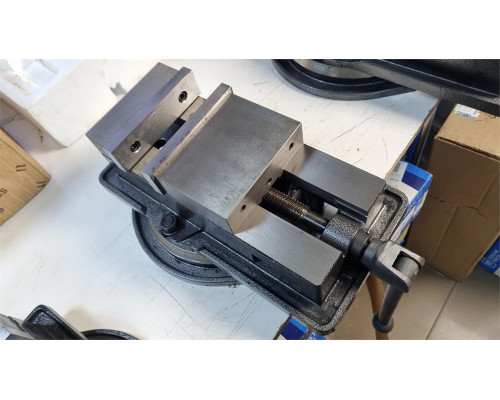

Тиски QM16160 — это прецизионные станочные жестко-фиксирующие поворотные тиски серии QM с шириной накладок губок 160 мм и максимальным раскрытием (при стандартном положении накладок) 175 мм. Они применяются для точного и надежного зажима детали при обработке на фрезерном, сверлильном, шлифовальном и прочих станках. Конструктивно инструмент представляет собой пару параллельных губок, одна из которых является неподвижной, а вторая прижимается к детали при помощи трапецеидального винта. Плавность хода винта обеспечивает игольчатый подшипник. Такое решение позволяет получить максимальное усилие зажима без особого труда вращения рукоятки. Настройка люфта подвижной губки производится регулировочным винтом, расположенным на задней части ее корпуса. Накладки на губках являются съемными, что снижает затраты на обслуживание и повышает эффективность работы. Данная модель оснащена поворотным механизмом с градусной шкалой, что позволяет поворачивать деталь на 360° в горизонтальной плоскости относительно основания. При необходимости тиски можно использовать и без поворотного основания.

Принцип работы тисков серии QM: В момент возникновения на тисках рабочего горизонтального давления (зажима), специальный элемент, находящийся в середине подвижной губки, увеличивает прижимную силу заготовки к корпусу. Это позволяет тискам не выдавливать деталь, сохраняя форму ее поверхности.

Особенности:

Высокое качество изделия: Изготовлены из высокопрочного чугуна.
Высокая точность зажима: Обеспечивает надежную фиксацию детали.
Высокое усилие зажима: 29 кН.
Подвижная губка усилена увеличенным корпусом: Обеспечивает стабильность и надежность.
Шлифованная поверхность рельс: Для плавности хода.

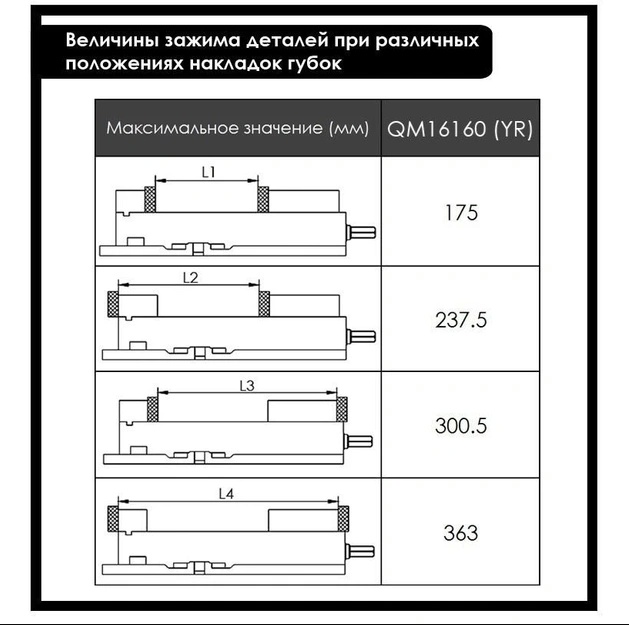

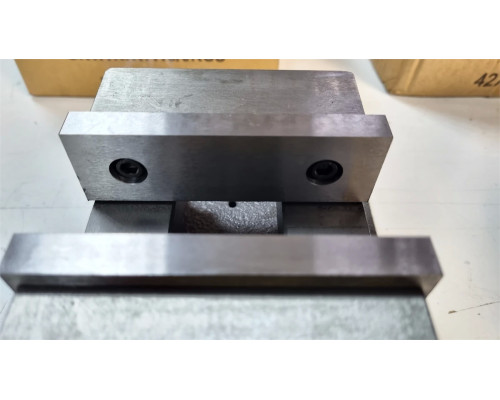

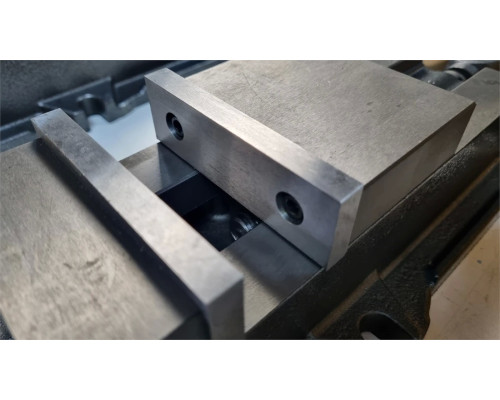

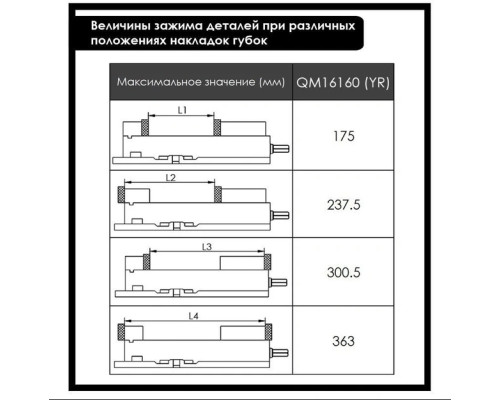

Съемные накладки на губках: С четырьмя вариантами расположения для зажима деталей.
Поверхность накладок закаленная и отшлифована: Повышает износостойкость.
Трапецеидальный винт: С большим шагом и большим крутящим моментом.
Наличие пазов: Для точной установки на рабочий стол станка.
Сохранение высокой точности: При работе в вертикальном, горизонтальном и боковом положениях.
Простота в эксплуатации: Удобство и легкость использования.
Поворот тисков на 360°: Обеспечивает универсальность.

Внимание: Во время работы следите за тем, чтобы тиски не подвергались ударным воздействиям, иначе показатели точности могут быть нарушены. Необходимо регулярно смазывать подвижные части устройства.

Общие характеристики:
