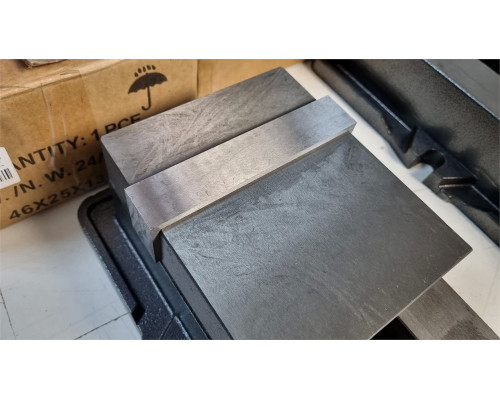

Купить Тиски станочные прецизионные QM16160 жестко-фиксирующие тип 3418

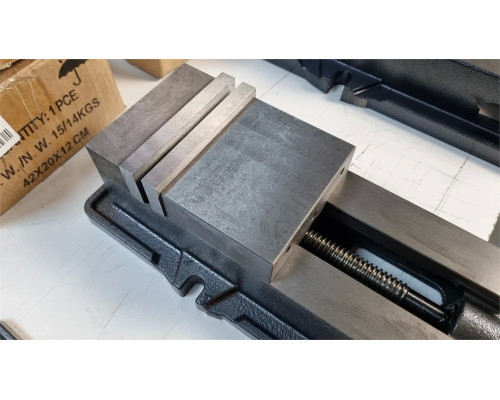

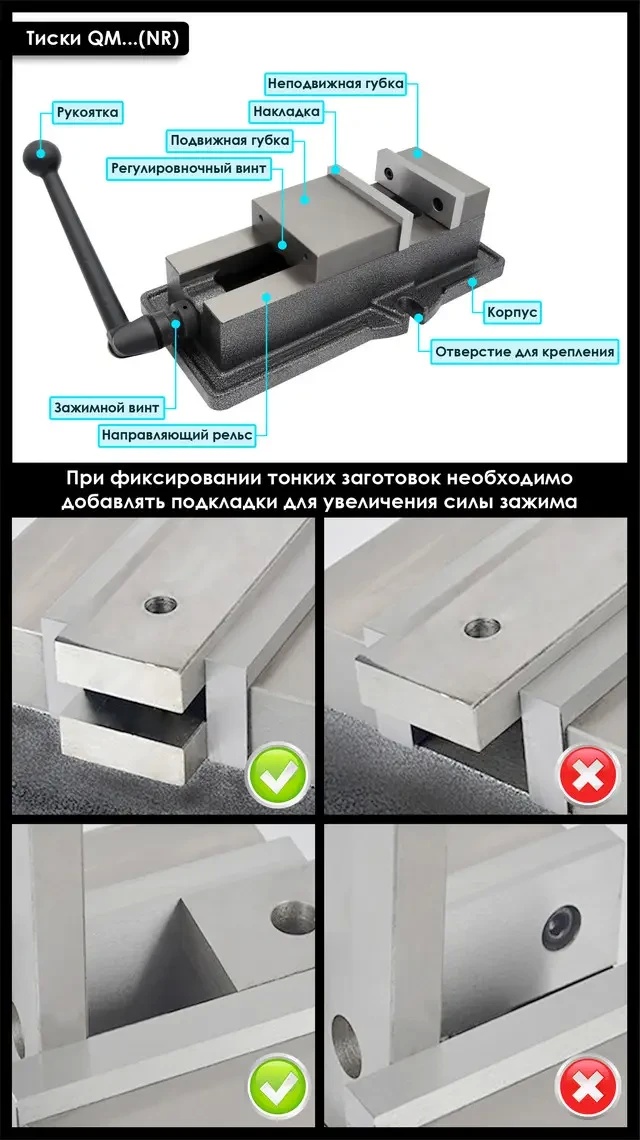

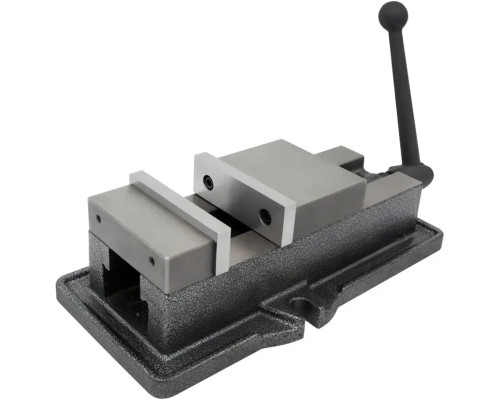

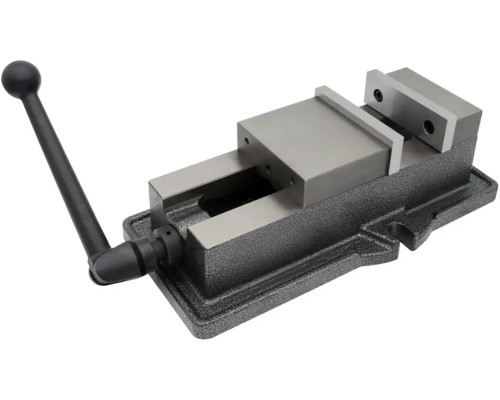

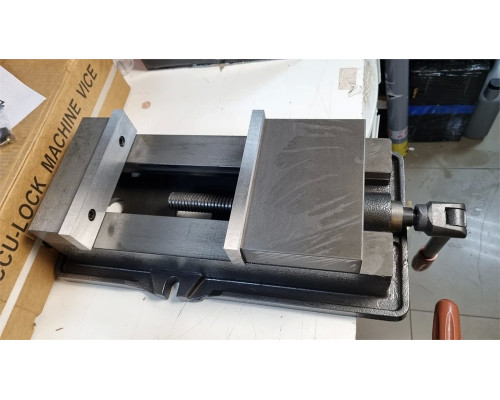

Тиски QM16160 — это прецизионные станочные жестко-фиксирующие неповоротные тиски серии QM с шириной накладок губок 160 мм и максимальным раскрытием (при стандартном положении накладок) 175 мм. Они применяются для точного и надежного зажима детали при обработке на фрезерном, сверлильном, шлифовальном и прочих станках. Конструктивно инструмент представляет собой пару параллельных губок, одна из которых является неподвижной, а вторая прижимается к детали при помощи трапецеидального винта. Плавность хода винта обеспечивает игольчатый подшипник, что позволяет получить максимальное усилие зажима без особого труда. Настройка люфта подвижной губки производится регулировочным винтом, расположенным на задней части ее корпуса. Накладки на губках являются съемными, что снижает затраты на обслуживание и повышает эффективность работы. В основании тисков предусмотрены монтажные отверстия и пазы для надежного и точного крепления на рабочем столе станка. При необходимости отверстия можно использовать для установки поворотного механизма (в комплект поставки не входит).

Принцип работы тисков серии QM: В момент возникновения на тисках рабочего горизонтального давления (зажима), специальный элемент, находящийся в середине подвижной губки, увеличивает прижимную силу заготовки к корпусу. Это позволяет тискам не выдавливать деталь, сохраняя форму ее поверхности.

Особенности:

• Высокое качество изделия: Изготовлены из высокопрочного чугуна.

• Высокая точность зажима: Обеспечивает надежную фиксацию детали.

• Высокое усилие зажима: 29 кН.

• Подвижная губка усилена увеличенным корпусом: Обеспечивает стабильность и надежность.

• Шлифованная поверхность рельс: Для плавности хода.

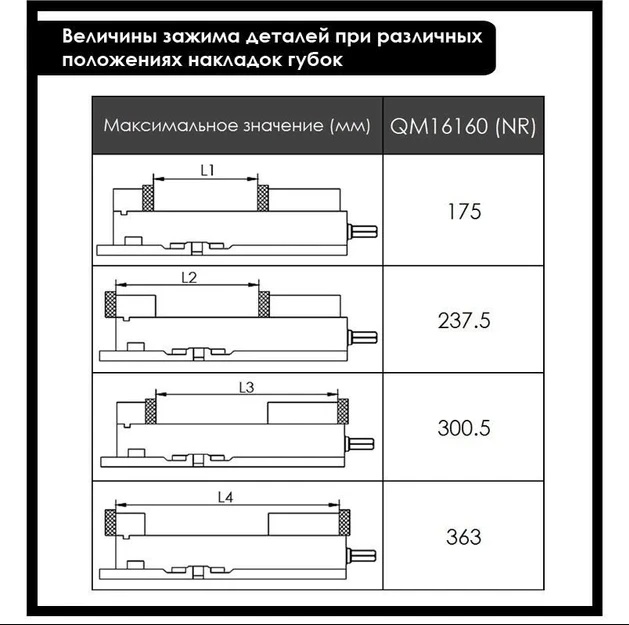

• Съемные накладки на губках: С четырьмя вариантами расположения для зажима деталей.

• Поверхность накладок закаленная и отшлифована: Повышает износостойкость.

• Трапецеидальный винт: С большим шагом и большим крутящим моментом.

• Наличие пазов: Для точной установки на рабочий стол станка.

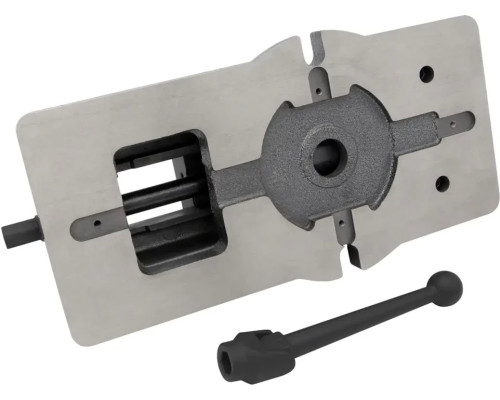

• Возможность установки поворотного основания: Дополнительный функционал.

• Сохранение высокой точности: При работе в вертикальном, горизонтальном и боковом положениях.

• Простота в эксплуатации: Удобство и легкость использования.

• Внимание: Во время работы следите за тем, чтобы тиски не подвергались ударным воздействиям, иначе показатели точности могут быть нарушены. Необходимо регулярно смазывать подвижные части устройства.

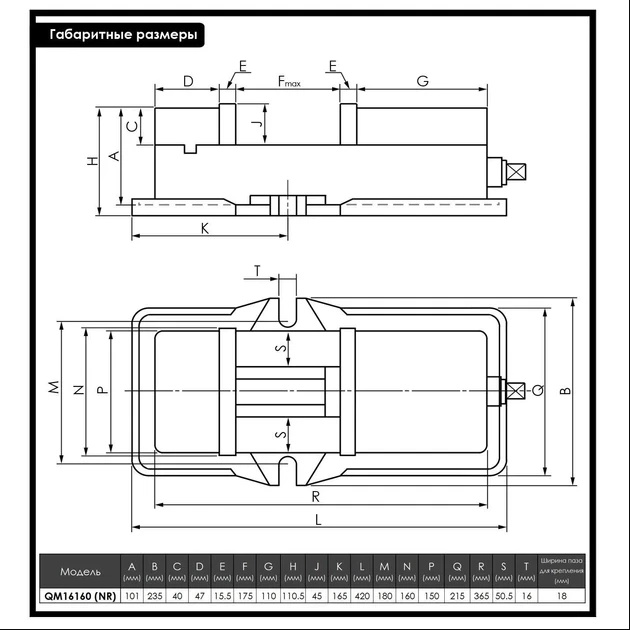

Общие характеристики:

• Серия: QM (тип 3418)

• Модель: QM16160

• Ширина накладок губок: 160 мм

• Высота накладок губок: 45 мм

• Максимальное раскрытие тисков: 175 мм (стандартное расположение накладок)

• Усилие зажима: 29 кН

• Наличие поворотного механизма: нет

• Материал: высокопрочный чугун

• Вес брутто: 22.7 кг
