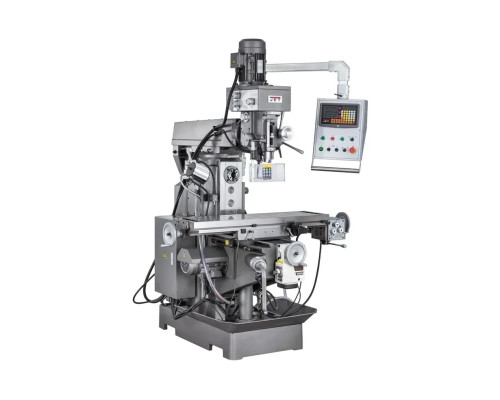

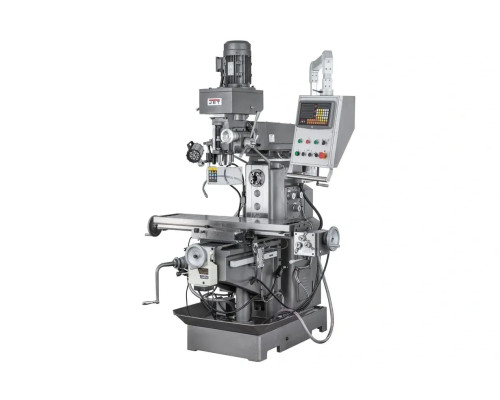

JET JMD-1144GHV SPF DRO – это современный широкоуниверсальный консольно-фрезерный станок, предназначенный для комплексных задач сверления и фрезерования. Модель является усовершенствованным продолжением серии JMD-939 и JMD-1144GHV DRO, отличаясь расширенными возможностями благодаря автоматической поперечной подаче по оси Y и автоподачи шпинделя.
Вертикальный шпиндель с диапазоном скоростей 90–2000 об/мин и горизонтальный со скоростями 40–1300 об/мин позволяют эффективно работать как со сталью, так и чугуном. Конструкция станка подразумевает наклон головки на ±90° и поворот консоли на 360°, что делает его универсальным для обработки сложных деталей.
Автоматическая подача стола по обоим направлениям, а также система цифровой индикации по трем осям значительно повышают точность и производительность. Благодаря системе СОЖ, освещению рабочей зоны и эргономичному расположению органов управления станок отвечает требованиям профессионального производства.
JET JMD-1144GHV SPF DRO – это решение для предприятий, нуждающихся в высокой точности, многофункциональности и производительности в металлообработке
Особенности:

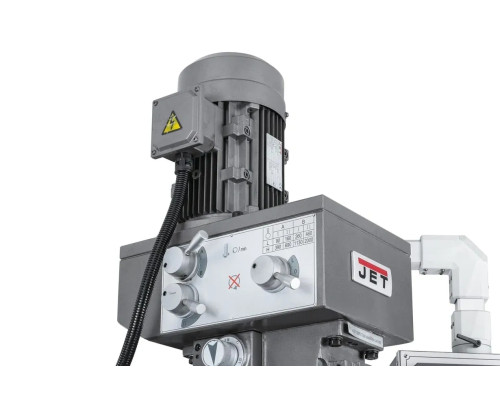

- Два шпинделя (вертикальный и горизонтальный) мощностью 2,2 кВт с реверсом и широким диапазоном скоростей.

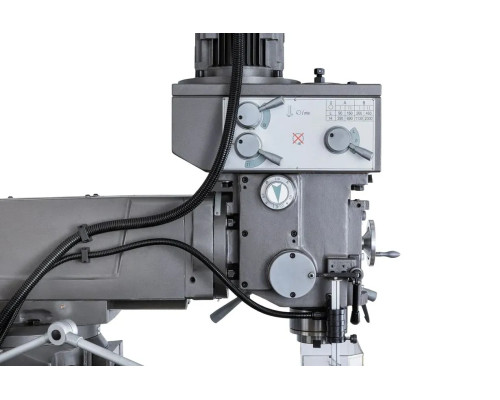

- Вертикальный шпиндель – 8 скоростей в пределах 90–2000 об/мин.

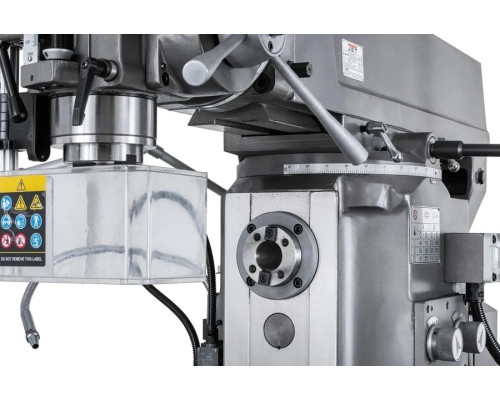

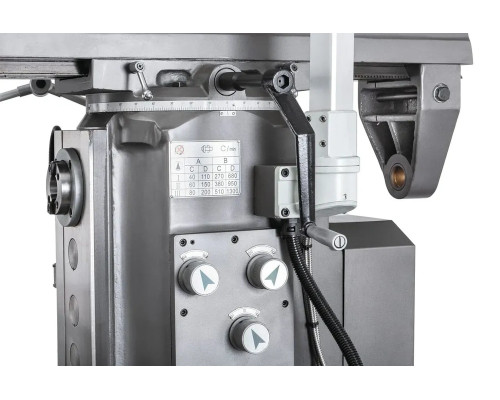

- Горизонтальный шпиндель – 12 скоростей в пределах 40–1300 об/мин.

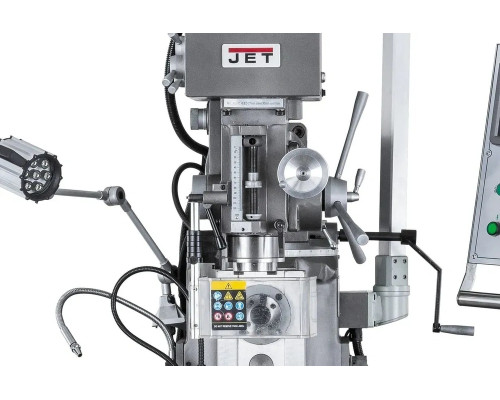

- Автоматическая подача шпинделя пиноли (три скорости: 0,08/0,15/0,25 мм/об).

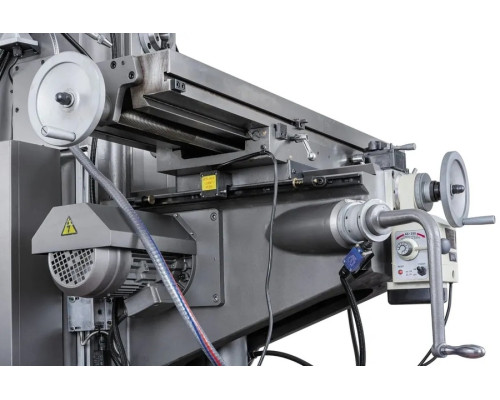

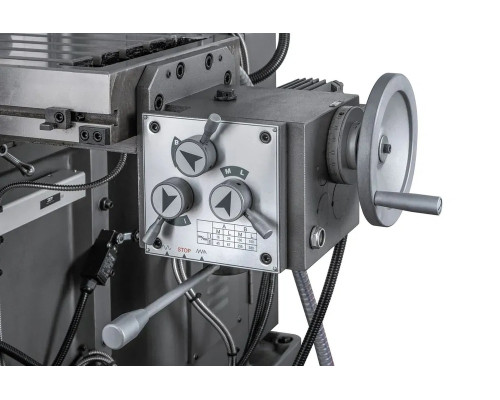

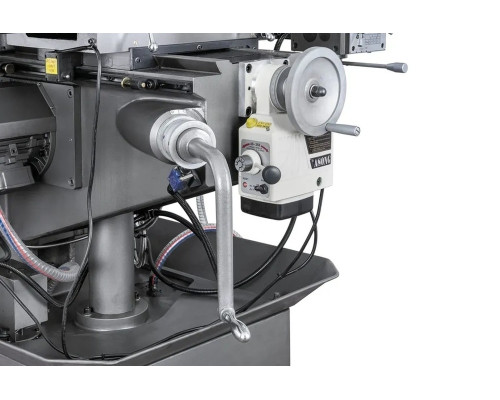

- Автоматическая подача стола по оси X (8 скоростей 16–380 мм/мин) и по оси Y (безступенчатая, 0–530 мм/мин).
- Фрезерная головка с уклоном на ±90° и поворот консоли на 360°.

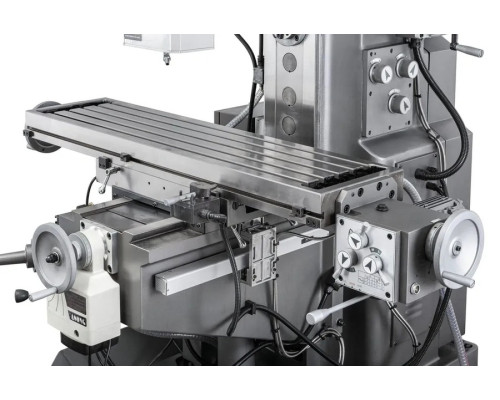

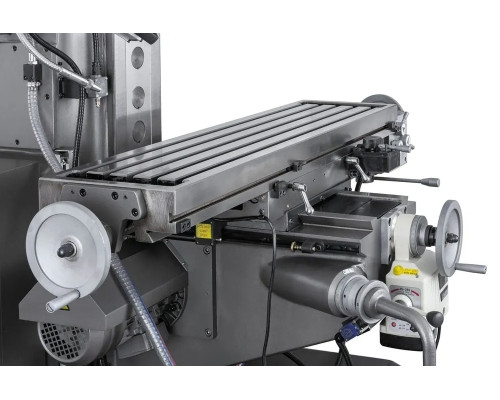

- Рабочий стол 1120×280 мм с ходами по осям X/Y – 600×270 мм.
- Обработка заготовок: сверление до Ø30 мм, фрезерование концевыми фрезами до Ø20 мм

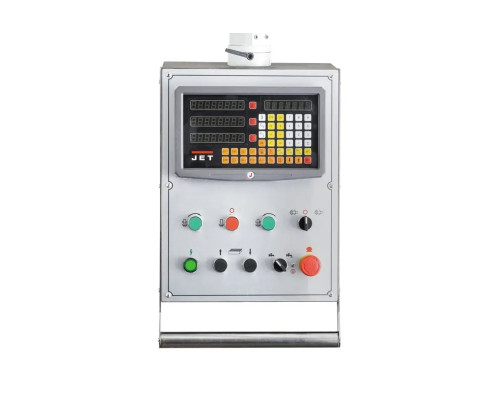

- УЦИ по трем осям (точность 0,005 мм, погрешность ±1 знак).
- Система СОЖ и освещение рабочей зоны.
- Надежная чугунная конструкция для промышленного использования.
Производитель оставляет за собой право изменять комплектацию оборудования, не предупреждая этого. Уточняйте комплектацию менеджеров.
Комплектация:
- Зажимная тяга (шомпол) М16 – 2шт.
- Оправка ISO40/MT3 – 1 шт
- Переходная оправка МТ3/МТ2 – 1шт.
- Дорн ISO40/B18 – 1шт.
- Сверлильный патрон В18/Ф3-16мм – 1 шт.
- Крепежные болты для T-образного паза M14x55 – 2шт.
- Клин-выколотка – 1 шт.
- Оправка для горизонтального шпинделя ISO40/Ф27 – 1шт.
- Оправка для горизонтального шпинделя ISO40/Ф22 – 1шт.
- Шестигранные ключи (3, 4, 5, 6) – 1 комплект
- Рожковые ключи 8/10; 17/19, 22/24 – 1 комплект
- Масленка
- Инструкция по эксплуатации
- Сертификат точности
| Напруга, В | 380 |
| Споживана (вихідна) потужність, кВт | 2,2 |
| Максимальний діаметр свердління сталь, мм | 30 |
| Максимальний діаметр торцевої фрези, мм | 63 |
| Максимальний діаметр кінцевої фрези, мм | 20 |
| Частота обертання вертикального шпинделя, об/хв | 90-2000 |
| Кількість швидкостей вертикального шпинделя, шт | 8 |
| Автоматична подача пінолі, мм/об | 0,08-0,25 |
| Кількість автоматичних подач, шт | 3 |
| Хід пінолі шпинделя, мм | 120 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Діапазон повороту вертикальної голови (вправо/ліворуч) | ±360⁰ |
| Діапазон нахилу вертикальної голови (вперед/назад) | ±90⁰ |
| Відстань від вертикального шпинделя до столу, мм | 35-415 |
| Відстань шпиндель-стійка | 230-650 |
| Розмір столу по осях X та Y, мм | 1120×280 |
| Хід столу по осях X та Y, мм | 600×270 |
| Максимальне навантаження на стіл, кг | 150 |
| Кількість подач осі X, шт | 8 |
| Ширина Т-подібного паза, мм | (5) 14 |
| Тип верстата | Метал |
| Довжина, мм | 1600 |
| Ширина, мм | 1500 |
| Висота, мм | 2200 |
| Маса, кг | 1350 |
| Довжина в упаковці, см | 160 |
| Ширина в упаковці, см | 145 |
| Висота в упаковці, см | 225 |
| Маса в упаковці, кг | 1450 |
