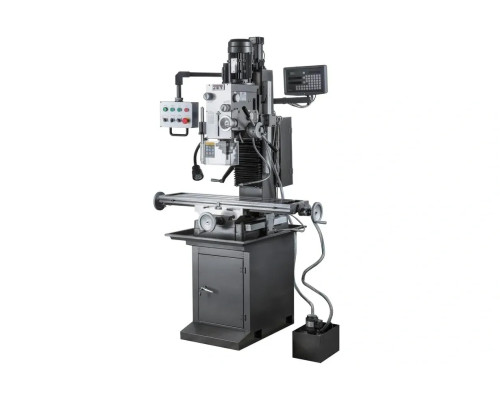

JET JMD-50LPFD – профессиональный редукторный фрезерно-сверлильный станок, спроектированный для высоконагруженной эксплуатации в производственной среде. Его технические возможности, надежность и удобство в управлении делают его оптимальным выбором как для промышленных предприятий, так и для лабораторий, где требуется безопасное и универсальное оборудование.
Станок справляется с различными операциями – от классического фрезерования и сверления до точного развертывания и нарезки резьбы. Возможен диаметр сверления до 32 мм по стали и до 45 мм по чугуну. Функция реверса обеспечивает полноценную работу при нарезке резьбы.
Пиноль шпинделя имеет максимальный вылет 120 мм, что позволяет обрабатывать глубокие отверстия. Благодаря встроенному механизированному приводу вертикальной оси станок подходит для обработки габаритных деталей.

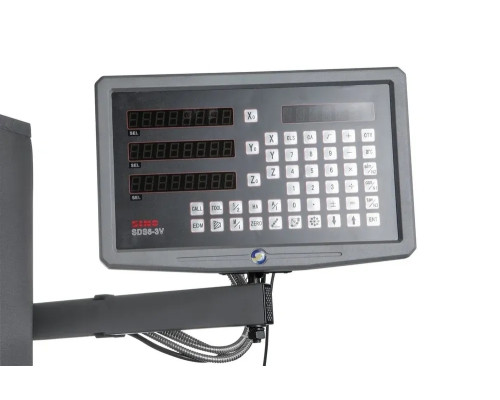

Конструкция станка имеет дополнительно устройство цифровой индикации (УЦИ) по всем трем осям X, Y, Z, позволяющее устанавливать необходимые параметры обработки, осуществлять привязку инструментов и контролировать режимы работы станка с точностью в 5 микрон.
Особенности:
- Усиленное основание и массивная вертикальная стойка из серого чугуна обеспечивают отличную стойкость и снижение вибраций;

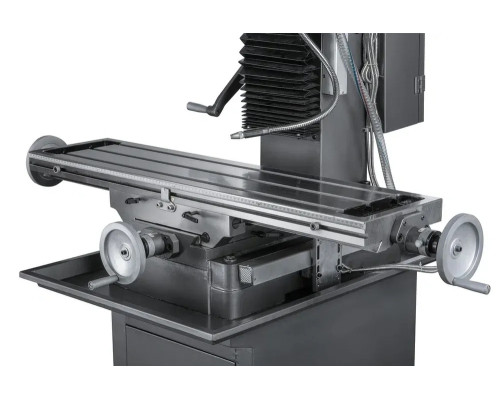

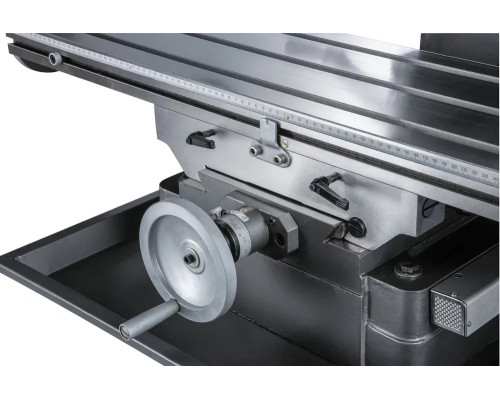

- Рабочий стол перемещается по направляющим «ласточкин хвост»;

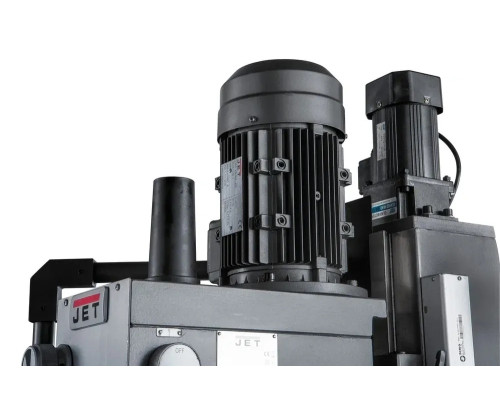

- Высокопроизводительный асинхронный двигатель 15 кВт;
- Редукторная коробка с 12 режимами вращения в двух диапазонах (75–1600 и 150–3200 об/мин);

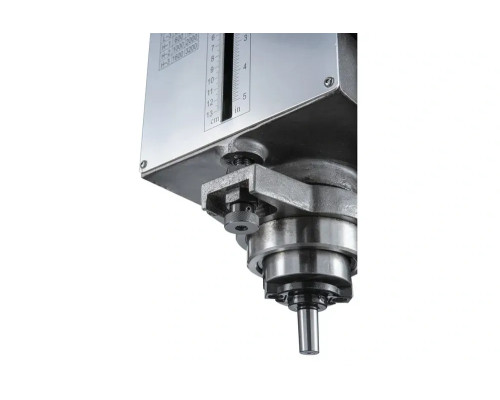

- Шпиндель с посадкой под конус ISO30;

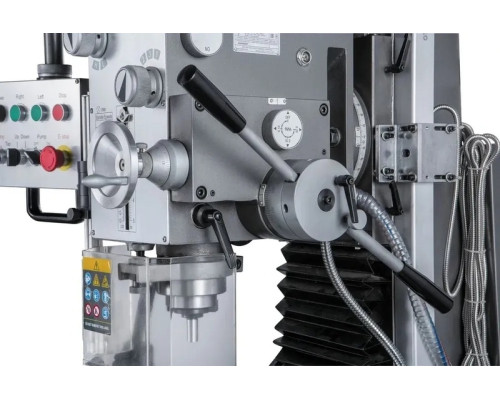

- Автоматическая подача пеноли со скоростями 0,12/0,18/0,25 мм/об;

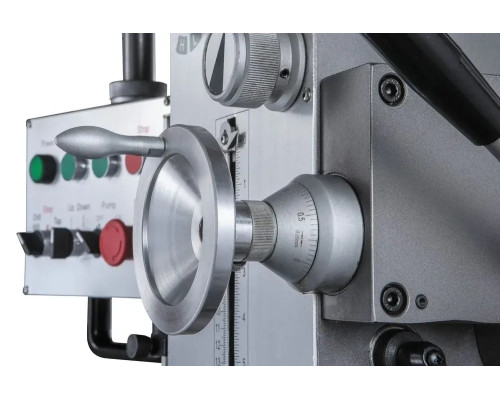

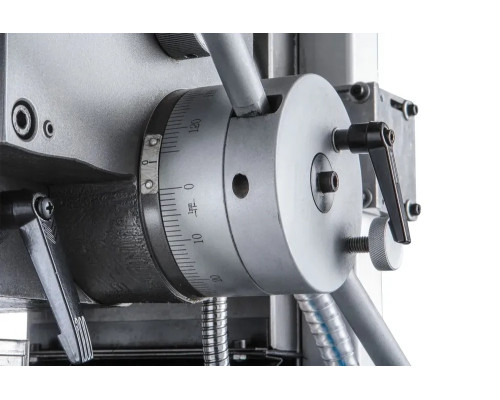

- Механическая микроподача и ограничитель глубины сверления;

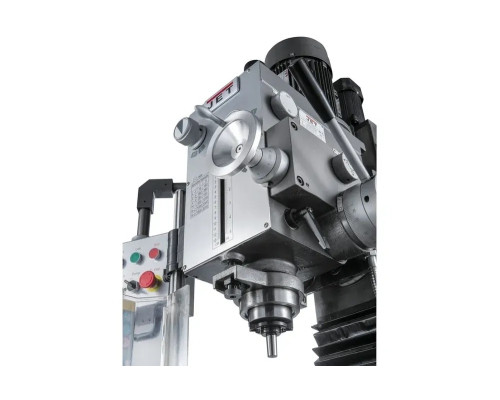

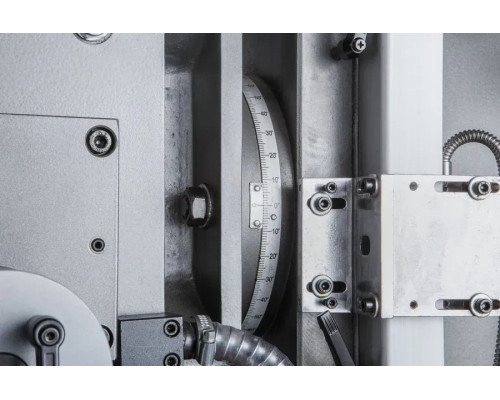

- Наклон фрезерной головки до ±90°;

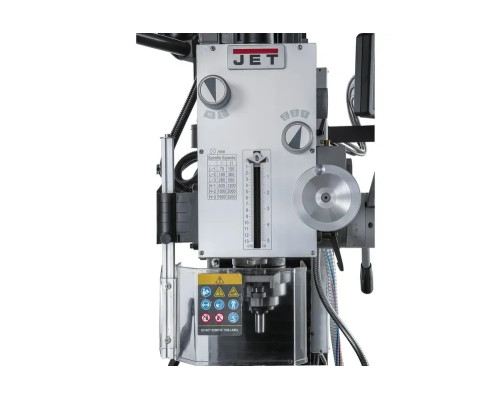

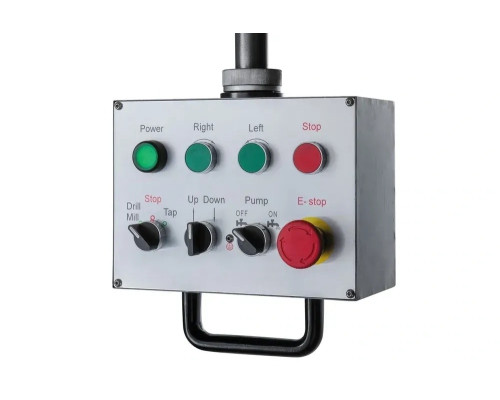

- Центральная панель управления с переключателем подачи по вертикали;
- Встроенный реверс для нарезки резьбы;
- Цифровая индикация осей X, Y, Z с точностью до 5 мкм;
- Система подачи СОЖ и лампа локального освещения;

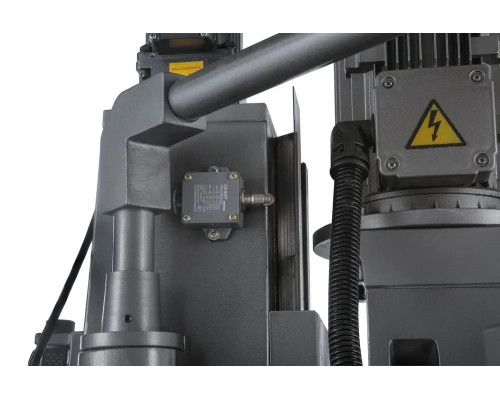

- Механизированный подъем/опускание по оси Z.
Производитель оставляет за собой право изменять комплектацию оборудования, не предупреждая этого. Уточняйте комплектацию менеджеров.

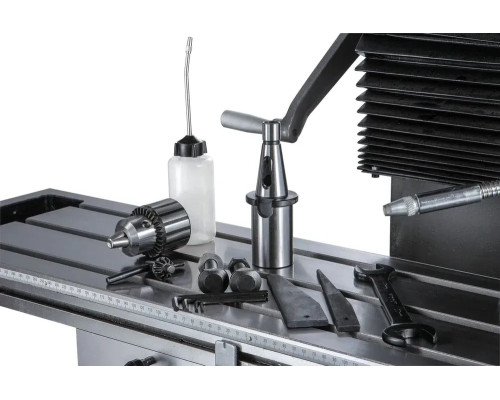

Комплектация:
- Шомпол М12 – 1 шт.
- Исправление ISO30/MT3 – 1 шт.
- Дорн ISO30/В16 – 1 шт.
- Патрон сверлильный 1-13 мм/В16
- Болт М12х55 (с шайбой и гайкой) для Т-образного паза – 2 шт.
- Набор шестигранных ключей
- Клин-выбивание – 2 шт.
- Рожковый ключ 22-19 – 1 шт.
- Масленка
- Инструкция по эксплуатации
| Напряжение, В | 380 |
| Потребляемая (исходная) мощность, кВт | 1,1 / 1,5 |
| Максимальный диаметр сверления сталь, мм | 32 |
| Максимальный диаметр сверления чугун, мм | 45 |
| Максимальный диаметр торцевой фрезы, мм | 80 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Частота вращения вертикального шпинделя, об/мин | I – 75,180,280,600,1000,1600; II – 150,360,560,1200,2000,3200 |
| Автоматическая подача пиноли, мм/об | 0,1 / 0,18 / 0,26 |
| Ход пиноли шпинделя, мм | 120 |
| Конус шпинделя | ISO30 |
| Диапазон поворота вертикальной головы (вправо/влево) | ±90˚ |
| Расстояние от вертикального шпинделя до стола, мм | 450 |
| Размер стола по оси X и Y, мм | 1000 × 240 |
| Ход стола по оси X и Y, мм | 760 × 190 |
| Ширина Т-образного паза, мм | 14 / 23 |
| Тип станка | Металл |
| Длина, мм | 1250 |
| Ширина, мм | 960 |
| Высота, мм | 1320 |
| Масса, кг | 380 |
| Длина в упаковке, см | 90 |
| Ширина в упаковке, см | 88 |
| Высота в упаковке, см | 115 |
| Масса в упаковке, кг | 410 |
