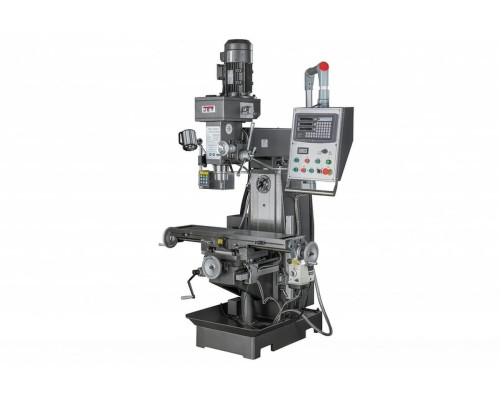

JET JMD-939GHV DRO – это универсальный консольно-фрезерный станок, объединяющий функции сверления и фрезерования в вертикальной и горизонтальной плоскостях. Благодаря двум шпинделям с отдельными диапазонами скоростей, он обеспечивает гибкость и точность в выполнении широкого спектра работ.
Фрезерная головка с уклоном влево и вправо до 90° и возможностью поворота консоли на 360° расширяет функциональность оборудования, позволяя эффективно обрабатывать детали сложной формы. Цифровая индикация (УЦИ) повышает точность и сокращает время на настройки, а автоподача по оси X делает работу более производительной.
Станок оснащен системой подачи СОЖ и локальным освещением, что создает оптимальные условия для работы. Жесткая конструкция из чугуна гарантирует стабильность и долговечность даже в режиме длительных нагрузок. JET JMD-939GHV DRO подходит как для промышленных предприятий, так и инструментальных и ремонтных цехов.
Особенности:
- Два шпинделя – вертикальный и горизонтальный с диапазонами скоростей 100–2000 и 60–1350 об/мин соответственно.
- Плавная бесступенчатая регулировка скорости вертикального шпинделя с индикацией на панели управления.
- Функция реверса на обоих шпинделях.

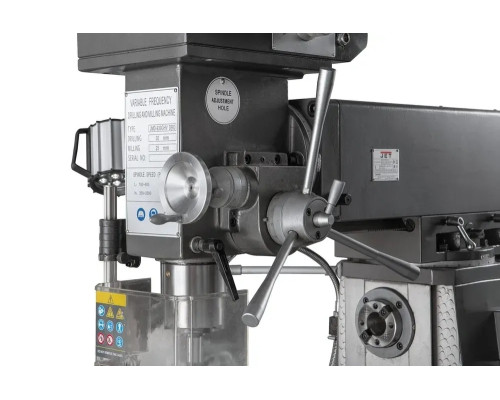

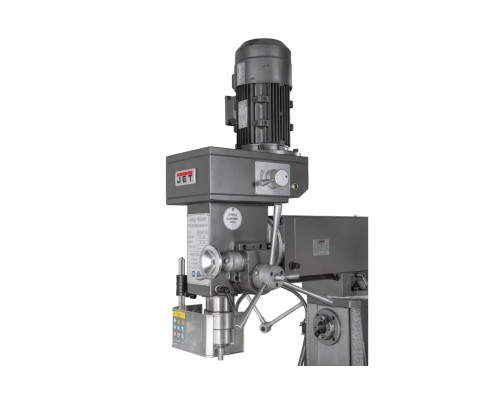

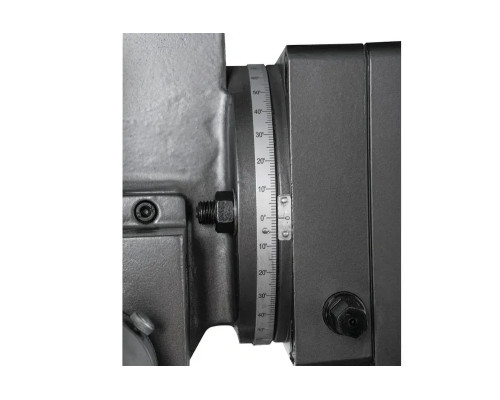

- Фрезерная головка с наклоном ±90° в вертикальной плоскости и поворотом консоли на 360° в горизонтальной.
- Рабочие расстояния: шпиндель-стол 70-370 мм; шпиндель-колонна 250-650 мм; горизонтальный шпиндель-стол 20–320 мм.
- Возможности обработки: сверление отверстий до Ø30 мм, фрезерование концевыми фрезами до Ø20 мм.

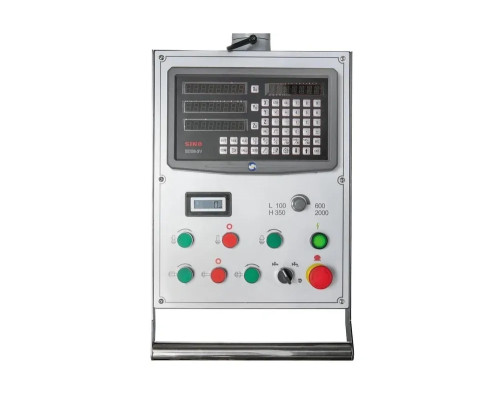

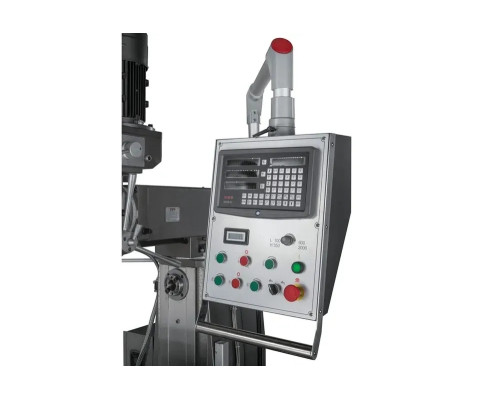

- УЦИ (цифровая индикация) для точного контроля перемещений.

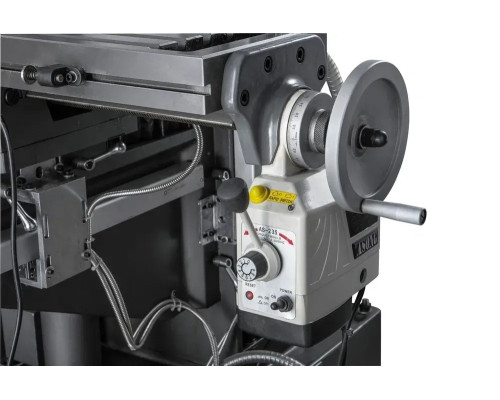

- Автоподача по оси X – для повышения производительности и качества обработки.
- Система подачи СОЖ и освещение рабочей зоны для удобной работы.
- Конструкция из массивного чугуна для жесткости и понижения вибраций.
Производитель оставляет за собой право изменять комплектацию оборудования, не предупреждая этого. Уточняйте комплектацию менеджеров.
Комплектация:
- Шомпол М16 – 1 шт.
- Оправка ISO40/MT3 – 1 шт.
- Оправка MT3/MT2 – 1 шт.
- Дорн ISO40/В18 – 1 шт.
- Сверлильный патрон 3–16 мм/В18
- Болт М14×55 с шайбой и гайкой для Т-пазов – 2 шт.
- Набор шестигранных ключей
- Клин-выколотка – 2 шт.

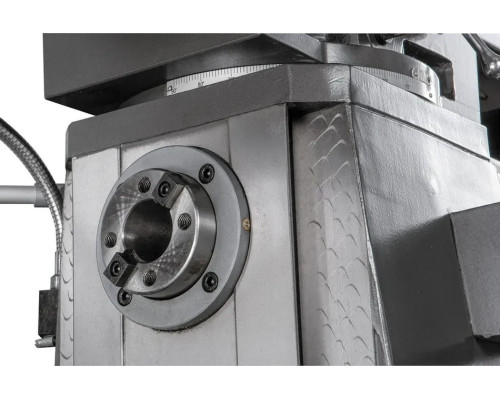

- Оправка горизонтального шпинделя Ø22 мм со шпонковым пазом – 1 шт.
- Оправка горизонтального шпинделя Ø27 мм со шпонковым пазом – 1 шт.
- Рожковый ключ 17–19 – 1 шт.
- Рожковый ключ 22–24 – 1 шт.
- Масленка
- Инструкция по эксплуатации
| Напряжение, В | 380 |
| Потребляемая (исходная) мощность, кВт | 2,2 |
| Максимальный диаметр сверления сталь, мм | 30 |
| Максимальный диаметр торцевой фрезы, мм | 63 |
| Максимальный диаметр концевой фрезы, мм | 20 |
| Частота вращения вертикального шпинделя, об/мин | 100-600 / 350-2000 |

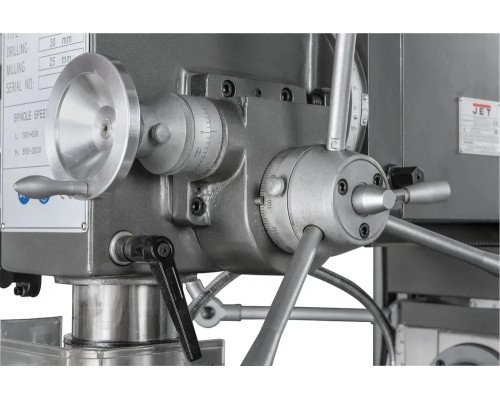

| Ход пиноли шпинделя, мм | 120 |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Диапазон поворота вертикальной головы (вправо/влево) | ±90⁰ |
| Диапазон наклона вертикальной головы (вперёд/назад) | ±360⁰ |
| Расстояние от вертикального шпинделя до стола, мм | 70-370 |
| Расстояние шпиндель-стойка | 250-650 |
| Диапазон поворота хобота | ±30⁰ |

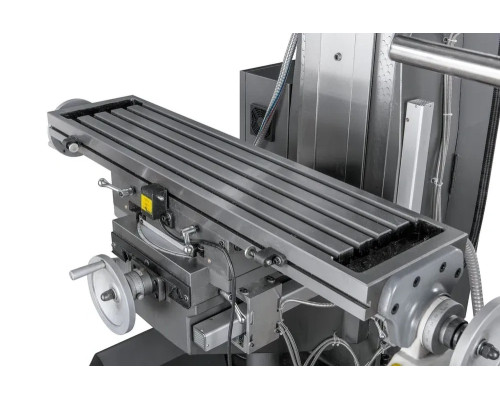

| Размер стола по оси X и Y, мм | 1000×240 |
| Ход стола по оси X и Y, мм | 585×185 |
| Максимальная нагрузка на стол, кг | 150 |
| Ширина Т-образного паза, мм | (3) 14 |
| Тип станка | Металл |
| Длина, мм | 1340 |
| Ширина, мм | 1140 |
| Высота, мм | 2250 |
| Масса, кг | 880 |
| Длина в упаковке, см | 144 |
| Ширина в упаковке, см | 120 |
| Высота в упаковке, см | 230 |
| Масса в упаковке, кг | 960 |
