Купить Устройство цифровой индикации (УЦИ) SNS-2V Экран / Монитор

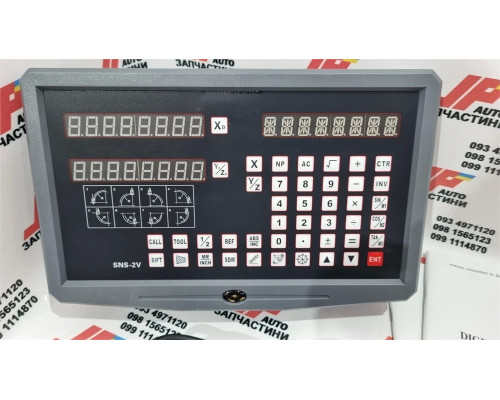

Устройство цифровой индикации (УЦИ) SNS-2V - это универсальное высокопроизводительное устройство цифровой индикации (УЦИ) широко используется для токарных, сверлильных, расточных и фрезерных станков. Корпус выполнен из прочного металла и пластика, имеет надежную литую конструкцию с тактильными переключателями и большим, легко читаемым светодиодным дисплеем.

Технические характеристики:

• Модель: SNS-2V

• Входное напряжение: AC80V-240V

• Входной сигнал: TTL/EIA-422

• Количество осей: подключение до 2 линейных шкал

• Частота: до 5 МГц с линейками A/B

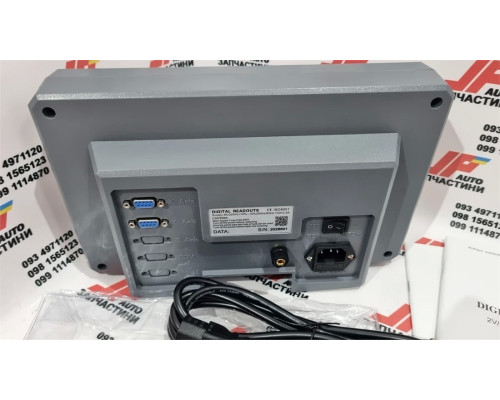

• Интерфейсы: дополнительные интерфейсы для комбинирования осей, а также RS-232-C (опционально)

Основные функции:

• Память: сохранение до 200 точек нулевого положения, а также память при прерывании питания.

• Переключение: "Мм/дюйм" и переключение радиуса/диаметра.

• Компенсация ошибок: линейная и сегментированная.

• Дополнительные функции: функция среднего разделения, переключатель сна, арифметическая функция.

Функции обработки:

УЦИ SNS-2V обладает широким набором графических функций обработки, адаптированных для разных типов станков:

• Общие функции:

  • Расчет дуги и угла

  • Круглые равномерно разделяющие отверстия (PCD)

  • Сверление отверстий вдоль наклонной линии

  • Обработка угловой поверхности

  • Измерение конуса

  • Цифровой фильтр

• Для фрезерного станка:

  • Функция обработки камеры Involute

  • Коническая/угловая обработка поверхности

  • Функция N3

  • Диагональная расточка

  • Функция R-arc

• Для токарного станка:

  • Коническая измерительная функция

  • Библиотека на 200 инструментов

• Для шлифовального станка:

  • Функция защиты от размывания
