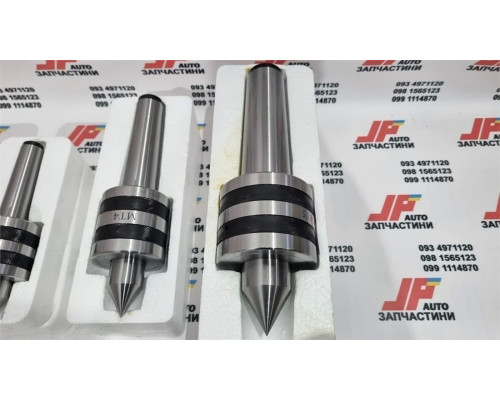

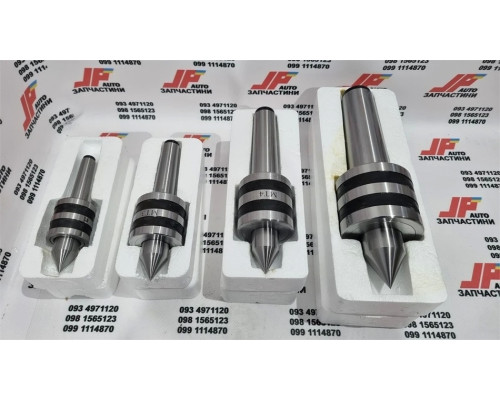

Купить Вращающийся центр конус морзе 5 (MT MTA MTB MK) подвижный

Вращающийся токарный центр применяется для фиксации заготовок, имеющих тела вращения, на задней бабке металлообрабатывающего станка. Конструкция этого типа оснастки позволяет производить обработку на высоких скоростях при минимальном биении.

Сфера применения:

Вращающиеся центры могут быть использованы на:

• токарных станках;

• шлифовальных станках.

Они подходят для станков с ручным, полуавтоматическим и числовым программным управлением (ЧПУ).

Правила эксплуатации для точной обработки:

1. Выбор класса точности. При выборе оснастки необходимо предусмотреть запас для покрытия погрешностей биения, возникающих по другим причинам (например, из-за износа подшипников или малой жесткости).

2. Правильная установка детали. Ось конуса вращающегося центра должна с высокой точностью совпадать с осью вращения заготовки.

3. Проверка точности установки.

   • Визуальный способ: Подложить белый лист бумаги под вращающийся центр, чтобы оценить соосность.

   • Точный способ: Использовать индикаторы.

4. Исправление биения. При наличии биения конус центра шлифуется по месту. Обработка выполняется электроинструментом, расположенным в резцедержателе, с проверкой по шаблону.

5. Влияние биения на деталь. Биение вращающегося центра приводит к биению самой детали. При установке такой детали на другой станок с другим показателем биения может возникнуть отклонение от соосности. Для устранения отклонений последующая обработка должна производиться с использованием неподвижного центра.
