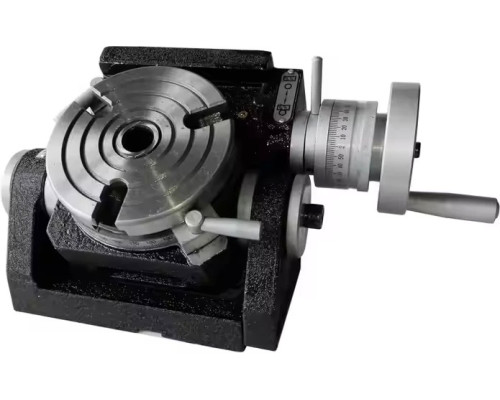

Купить Поворотный стол TSK6 JPauto Industrial наклонный синусный

Поворотный стол TSK6 JPAuto Industrial используется для фрезерования, растачивания, рассверливания отверстий, зубофрезерных и разметочных операций, а также других операций, требующих поворота заготовки на фрезерных и сверлильных станках. Подвижная часть установлена на прецизионных конических подшипниках, а шпиндель имеет проходное отверстие.

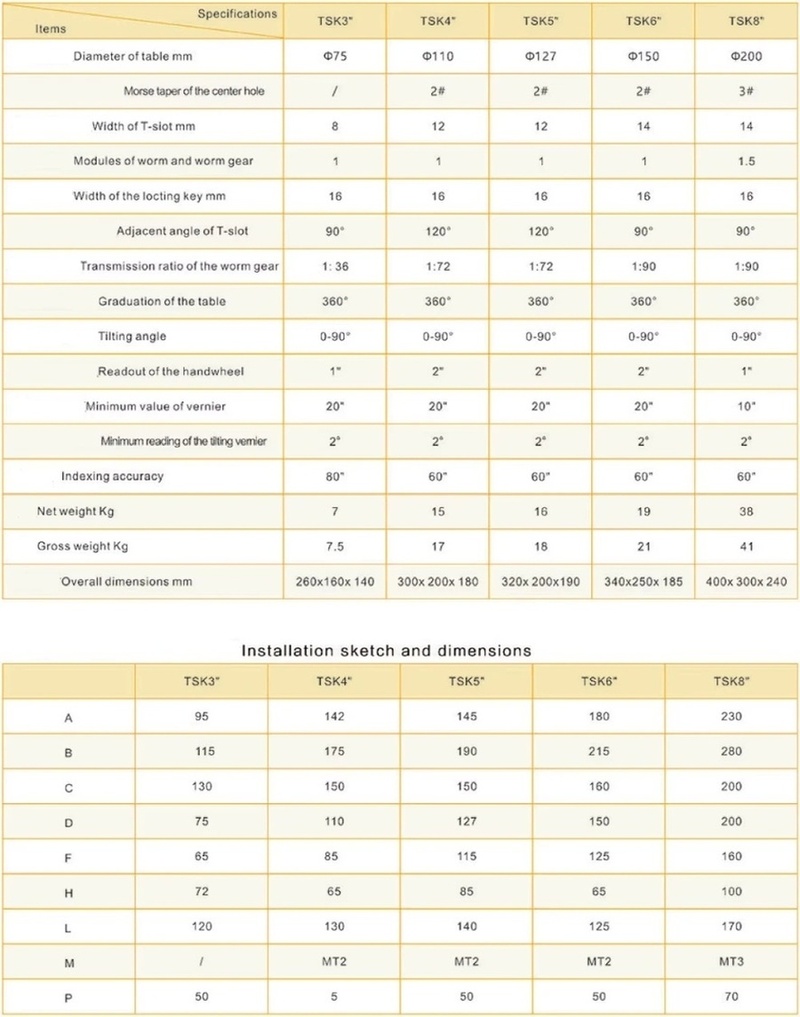

Технические характеристики:

• Диаметр стола: 150 мм

• Конус отверстия стола: МК2

• Ширина Т-пазов: 14 мм

• Угол между Т-образными пазами: 90°

• Градация шкалы рабочего стола: 360°

• Передаточное отношение червяка: 1:90

• Соответствие одного поворота маховика повороту стола: 2°




•











  Ручной наклонный поворотный стол является одним из основных аксессуаров для фрезерных, расточных и сверлильных станков. Он в основном используется для обработки наклонных отверстий или для обработки с помощью одного зажима и позиционирования в дополнение к опорной поверхности различных частей заготовки. Кроме того, стол может использоваться вертикально в сочетании с задней бабкой для кругового индексирования, сверления и фрезерования.

  Стол можно регулировать и фиксировать от горизонтального положения до вертикального (0° – 90°).

  Каждая спецификация поворотного стола снабжена фланцем, соединяющим различные патроны. Фланцы индивидуально упаковываются как специальные заказы.

  Кроме того, принадлежности для индексационной пластины, предоставляемые для специальных заказов, могут быть изготовлены из целых чисел от 67 до 132, которые можно разделить на 2, 3 и 5.
