Відстань від вертикального шпинделя до столу
10-455 ммВідстань між пазами

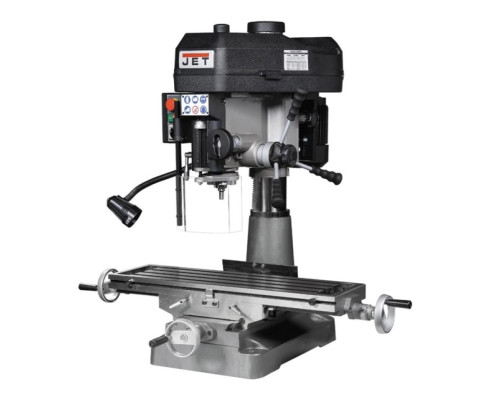

53 ммСвердлильно-фрезерний верстат JMD-18 за функціональними можливостями є аналогом моделі JMD-15, маючи більш потужний електродвигун і великі габарити. Ця модель призначена для виконання великого обсягу робіт, пов'язаних із фрезеруванням та свердлінням. Потужна лита станина, масивна стійка виготовлені з литого чавуну, що створює необхідну стійкість усієї конструкції. Обладнання має технологічні можливості для виконання операцій з нарізування різьблення. Модель JMD-18 оснащена механізмом повороту голови на 360 град. створюючи широкі можливості для технологічної обробки заготовок. Фрезерна головка цієї моделі має функцію зміни положення в горизонтальній площині. Якість обробки заготовок забезпечується наявністю контролю за глибиною свердління.

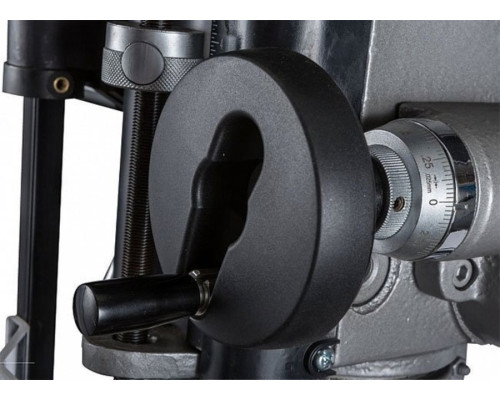

Свердлильно-фрезерний верстат виконує широкий спектр операцій. Максимально допустимий діаметр свердла становить 16 мм. При виконанні фрезерних робіт допускається робота з інструментами, що ріжуть, максимальний діаметр яких не перевищує 63 мм. Модель оснащена шпинделем з конусом МК-3, затискна тяга якого складає М12. Для підвищення жорсткості фіксації опора шпинделя обладнана групою конічних підшипників. Хід пінолі складає 90 мм. Для підвищення якості обробки та підвищення продуктивності робіт, на верстаті встановлено функцію мікроподачі шпинделя. Технологічний процес контролюється механічним регулюванням вильоту шпинделя.

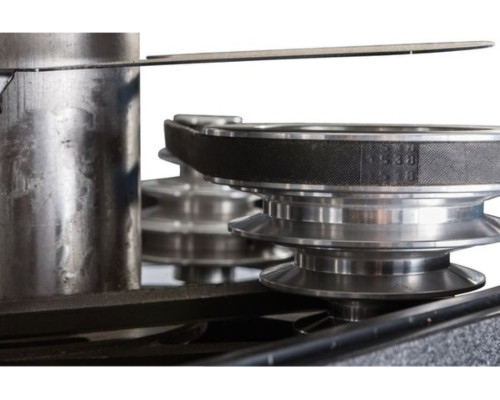

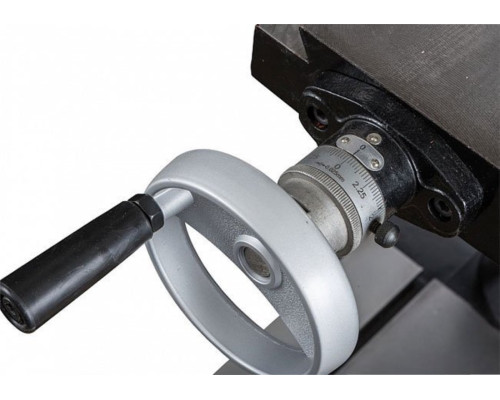

Моторна група верстата має потужний асинхронний двигун – 2,6 кВт, що має функцію реверсу. Завдяки реверсу шпиндель може обертатися праворуч і ліворуч. Наявність ремінної передачі з кінцевим вимикачем дозволяє виконувати обробку в 12-ти швидкісних режимах. Частота діапазону обертання шпинделя становить 100-2160 об/хв. Хрестовий стіл з трьома Т-подібними пазами шириною 14 мм, дозволяють виконувати встановлення додаткового оснащення. Робочий стіл обладнаний прецизійним механізмом.
Вага верстата у спорядженому стані становить 290 кг. Верстат комплектується лампою освітлення, фрезою торцевою діаметром 75 мм і свердлильним патроном.
ОСОБЛИВОСТІ:
- асинхронний електродвигун великої потужності;

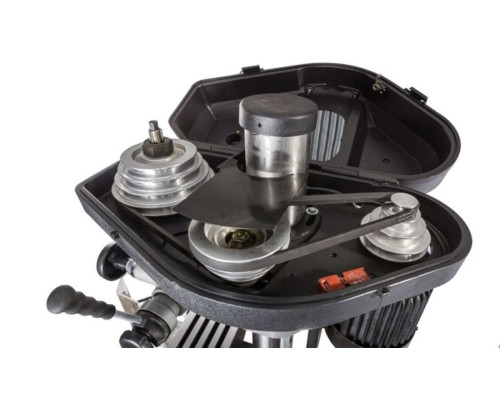

- ремінна передача, 12 передач;
- функція реверсу двигуна;
- потужна лита стійка та чавунна станина із сірого чавуну;
- механізм повороту голови на 360 град ;
- можливість повороту голови у горизонтальній площині;

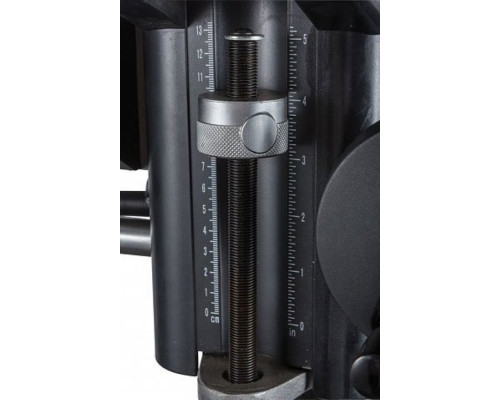

- точне регулювання глибини свердління;
- конічні роликові підшипники в опорі шпинделя;

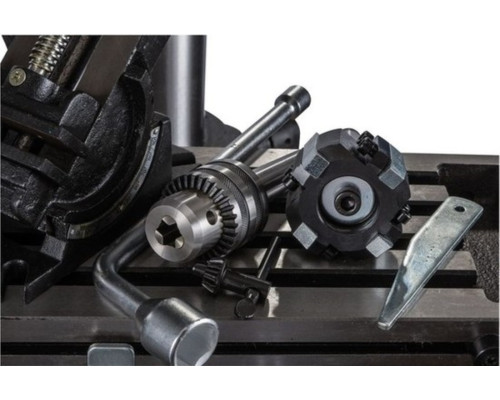

КОМПЛЕКТАЦІЯ:
- Затискна тяга M12
- Кутові лещата, ширина губок 85мм
- Патрон свердлильний 1-13 мм з оправкою МК-3
- Торцева фреза Ø75 мм із оправкою
- Лампа місцевого освітлення

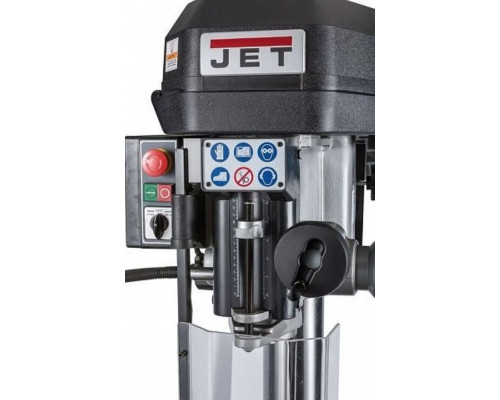

- Захисний екран із кінцевим вимикачем
Характеристики
Відстань від вертикального шпинделя до столу
10-455 мм
Відстань між пазами
53 мм
Вага (кг)
290кг
Вид
фрезерний
Габаритні розміри (ДхВхШ)
108*101*110.5 см.
Діаметр колон
115 мм
Діаметр пінолі
100 мм
Кількість автоматичних подач
3
Кількість Т-образних пазів
4 шт
Кількість швидкостей вертикального шпинделя
12
Клас
професійний
Конус шпинделя
МК_3
М12
Макс. діаметр кінцевої фрези, мм
20 мм
Макс. діаметр свердління мм
сталь-30мм, чавун-32мм
Макс. діаметр торцевої фрези, мм
76 мм
Максимальний діаметр нарізуваної різьби
М12
Напруга, В
230
Патрон
1-13
Потужність двигуна
1,5 кВт
Розмір столу по осі X і Y
805 x 240 мм
Тип двигуна
Асинхронний
Хід голови по осі Z
455 мм
Хід пінолі шпинделя
125 мм
Хід столу по осі X і Y
520 x 175 мм
Ширина Т-пазів
16 мм
Шомпол
М12
