Купить Токарно-винторезный станок JET GH-1440ZX LATHE TLSC+TPG+DRO

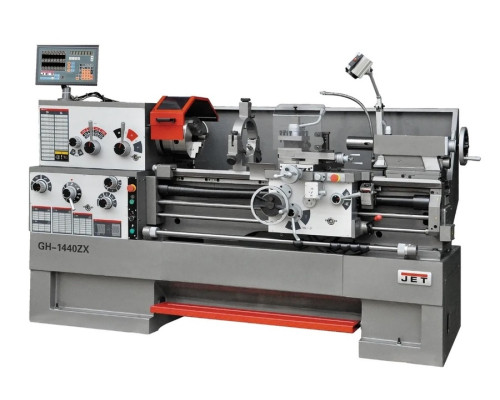

Токарно-винторезный станок JET GH-1440ZX LATHE TLSC+TPG+DRO — это универсальный промышленный токарно-винторезный станок, который сочетает компактные габариты с расширенными возможностями обработки заготовок повышенного размера. Модель разработана для интенсивной эксплуатации на промышленных предприятиях, в ремонтных мастерских, инструментальных и опытных цехах, где требуется особое качество и скорость токарной обработки. Благодаря сочетанию мощного привода, жесткой чугунной станины и комплекта расширенных опций TLSC+TPG+DRO, станок становится надежным инструментом для выполнения самого широкого спектра операций: внешнего и внутреннего точения, подрезания торцов, сверления, растачивания отверстий, нарезания резьб различных типов и обработки конических поверхностей. Соответствие классу точности «Н» по ГОСТ 18097 (биение шпинделя не превышает 0,010 мм) и эксклюзивный протокол приемки JET с сертифицированными допусками DIN 8606 подтверждают высокий класс оборудования.

Конструкция станка базируется на массивной цельнолитой чугунной станине с закаленными токами высокой частоты и отшлифованными направляющими, обработанными специальным антифрикционным составом. Это обеспечивает эффективный отвод тепла от инструмента, минимизирует вибрации во время резания и гарантирует длительный ресурс станка с высокой геометрической точностью. Ширина станины — 335 мм, расстояние между направляющими — 340 мм. Расстояние между центрами составляет 1000 мм, что оптимально подобрано для оборудования данного класса. Особенностью модели является наличие съемного мостика (gap) длиной 305 мм: при его демонтаже максимальный диаметр обточки над станиной увеличивается с 360 до 600 мм, что позволяет обрабатывать крупногабаритные детали типа фланцев, шкивов и дисков. Диаметр обточки над поперечным суппортом — 200 мм. Сквозное отверстие в шпинделе увеличенного диаметра 80 мм позволяет работать с длинной трубчатой заготовкой или прутком.

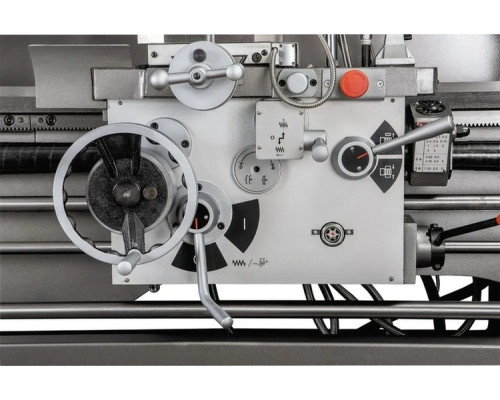

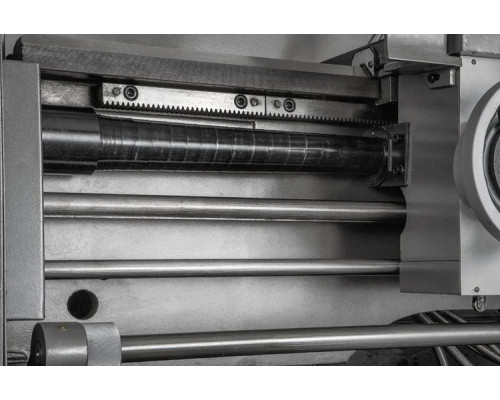

Главный привод представлен мощным асинхронным двигателем с потребляемой мощностью 6,1 кВт (выходная — 5,5 кВт) и напряжением питания 400 В. Коробка скоростей имеет 12 предварительно установленных режимов с диапазоном частоты вращения шпинделя 42–1800 об/мин. Конус шпинделя МК-7, присоединение шпинделя D1-8 (DIN 55029) CamLock — промышленный стандарт для тяжелого токарного оборудования с быстрой сменой патрона. Для облегчения переключения режимов и расцепления шестерен предусмотрен толчковый, или как его также называют, импульсный пуск двигателя. Коробка подач имеет множество предустановленных режимов: 46 продольных подач в диапазоне 0,04–2,46 мм/об, 36 поперечных подач в диапазоне 0,03–1,23 мм/об. Шаг ходового винта — 6 мм. Ход поперечного суппорта 228 мм, ход верхнего суппорта 130 мм. Фартук суппорта работает в масляной ванне, что обеспечивает надежную смазку и длительный ресурс узла.

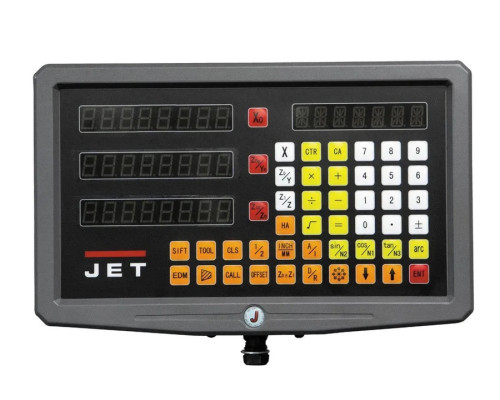

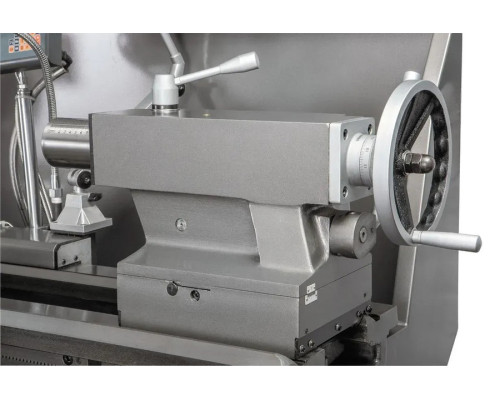

Станок позволяет нарезать все типы резьб в широком диапазоне: 24 метрических резьб (0,5–20 мм), 61 дюймовое резьбление (1-5/8"–72" TPI), 20 модульных резьб (0,25–10 MP) и 45 питчевых резьб (3-1/4–96 DP). Задняя бабка регулируется в поперечном направлении, что дает возможность обточки конических заготовок. Пиноль задней бабки имеет конус МК-4, ход пиноли — 150 мм, внешний диаметр пиноли — 75 мм. Максимальный размер резца — 25×25 мм. Для поддержки длинных заготовок в комплекте поставляются неподвижный люнет (диапазон 20–180 мм) и подвижный люнет (диапазон 12–90 мм). Система подачи СОЖ с мощностью насоса 0,09 кВт и объемом бака 15 л обеспечивает охлаждение инструмента и смывание стружки. Встроенное устройство цифровой индикации (УЦИ / DRO) по трем осям с ценой деления 0,005 мм и погрешностью ±1 знак существенно повышает точность работы, скорость обработки и комфорт оператора.

Особенности:

• Эксклюзивный протокол приемки JET с сертифицированными допусками (DIN 8606) — гарантия высокой точности и качества изготовления.
• Цельнолитая чугунная станина с закаленными токами высокой частоты и отшлифованными направляющими, обработанными антифрикционным составом — эффективный отвод тепла, минимум вибраций, длительный ресурс станка.
• Компактные габариты с расширенными возможностями обработки заготовок повышенного размера — универсальность для разных типов производств.
• Наличие съемного мостика (gap) длиной 305 мм — увеличение максимального диаметра обточки над станиной с 360 до 600 мм для обработки крупногабаритных деталей.
• Сквозное отверстие в шпинделе увеличенного диаметра 80 мм — работа с длинной трубчатой заготовкой или прутком без ограничений.
• Мощный асинхронный двигатель с потребляемой мощностью 6,1 кВт (выходная 5,5 кВт) и напряжением питания 400 В — стабильная работа в течение всего рабочего дня.
• 12-ступенчатая коробка скоростей с диапазоном частоты вращения шпинделя 42–1800 об/мин — оптимальный подбор режима резания под любой материал.
• Конус шпинделя МК-7 и присоединение D1-8 (DIN 55029) CamLock — промышленный стандарт для быстрой смены патрона и высоких нагрузок.
• Толчковый (импульсный) пуск двигателя — облегчение переключения режимов и расцепления шестерен.
• Коробка подач с 46 продольными и 36 поперечными подачами — широкий выбор режимов подачи под разные материалы и типы обработки.
• Фартук суппорта в масляной ванне — надежная смазка узла и длительный ресурс под нагрузкой.

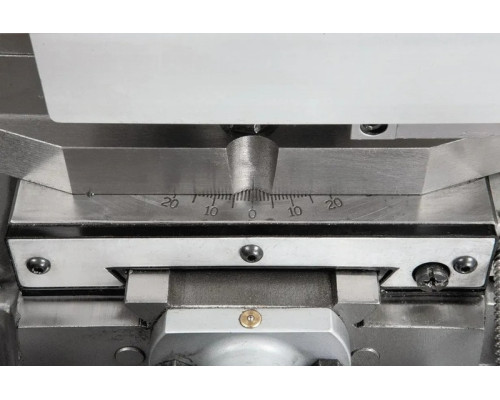

• Регулируемая в поперечном направлении задняя бабка — возможность обточки конических заготовок без переустановки.
• Нарезание 24 метрических, 61 дюймового, 20 модульных и 45 питчевых резьб — полное покрытие потребностей резьбонарезания.
• Неподвижный люнет (диапазон 20–180 мм) и подвижный люнет (диапазон 12–90 мм) — поддержка длинных заготовок для предотвращения их прогиба.
• Автоматическая продольная и поперечная подачи — стабильная рабочая подача с минимальными усилиями оператора.
• Система подачи СОЖ с мощностью насоса 0,09 кВт и объемом бака 15 л — охлаждение инструмента и смывание стружки.
• Устройство цифровой индикации (УЦИ / DRO) по трем осям с ценой деления 0,005 мм и погрешностью ±1 знак — повышение точности, скорости и комфорта работы.
• Соответствие классу точности «Н» по ГОСТ 18097 (биение шпинделя не превышает 0,010 мм) — подтверждение промышленного класса оборудования.
• 2 года фирменной гарантии JET Red Assurance — надежность и поддержка производителя.
