Купить Тиски станочные координатные Q97100 крестовые неповоротные тип 3458

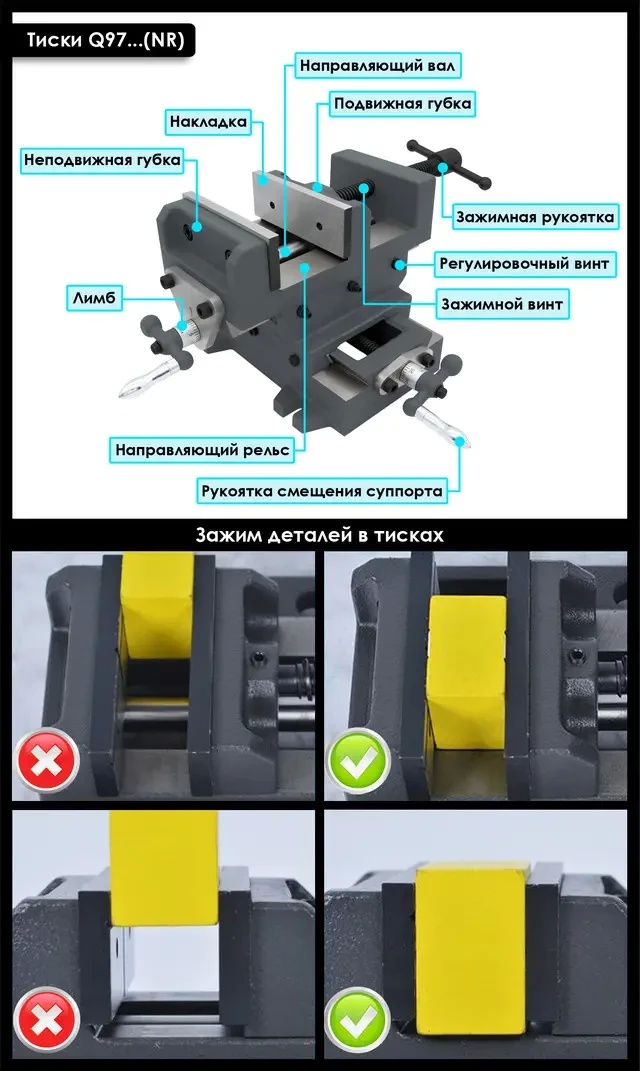

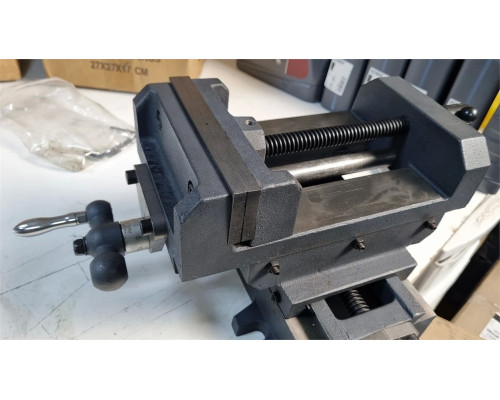

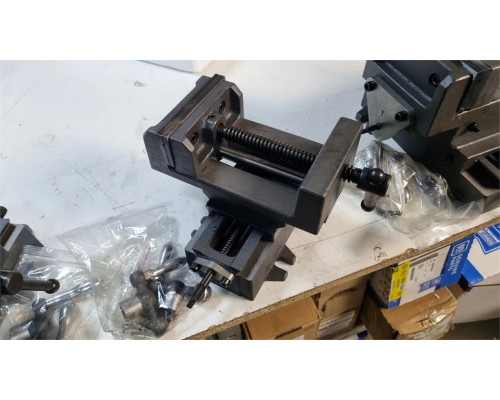

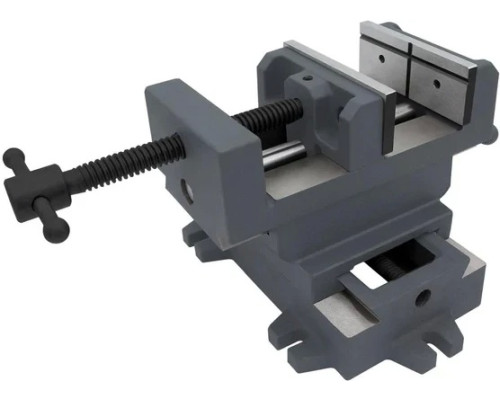

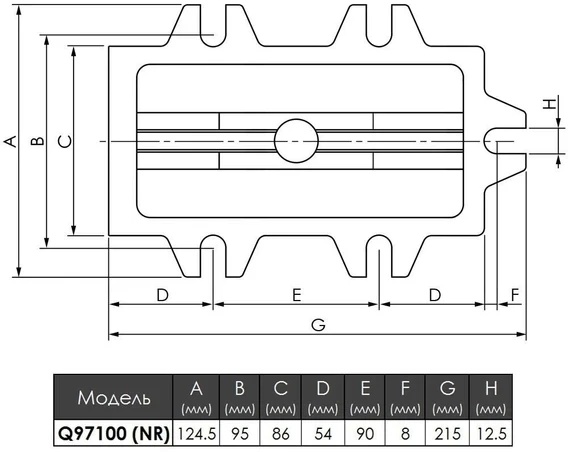

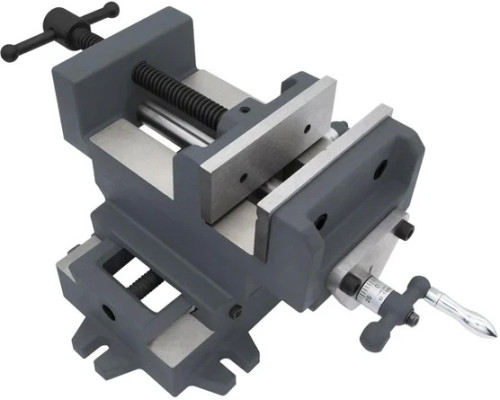

Тиски Q97100 — это станочные крестовидные неповоротные тиски серии Q97 с шириной накладок губок 106 мм и максимальным раскрытием 103 мм. Они применяются на сверлильных, фрезерных и шлифовальных станках (а при необходимости и на другом оборудовании) для надежного зажима детали, а также для ее быстрого и точного позиционирования в двух взаимно перпендикулярных осях за счет продольно-поперечного суппорта. Конструктивно инструмент представляет собой пару параллельных губок, расположенных на механизме продольного и поперечного перемещения. Накладка неподвижной губки имеет плоскую и шлифованную поверхность, в то время как накладка подвижной губки имеет горизонтальные и вертикальные V-образные углубления, которые дают возможность точно и надежно зажимать заготовки не только плоской, но и цилиндрической формы. Накладки являются съемными, что снижает затраты на обслуживание и повышает эффективность работы. В основании тисков предусмотрены монтажные отверстия для надежного крепления приспособления на рабочем столе станка.

Особенности:

• Высокое качество изделия: Изготовлены из высокопрочного чугуна.

• Точность зажима: Обеспечивает надежную фиксацию детали.

• Передвижение детали в продольном и поперечном направлениях: Без необходимости ее демонтажа.

• Высокая плавность хода суппорта: Гарантирует точность позиционирования.

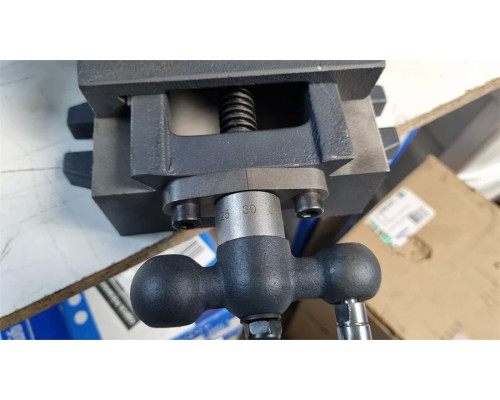

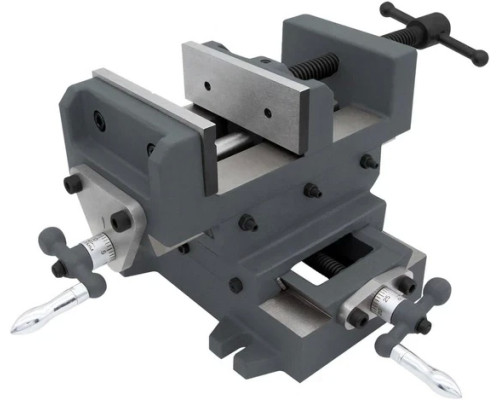

• Градуированные кольца на обеих осях: Для точной настройки подачи.

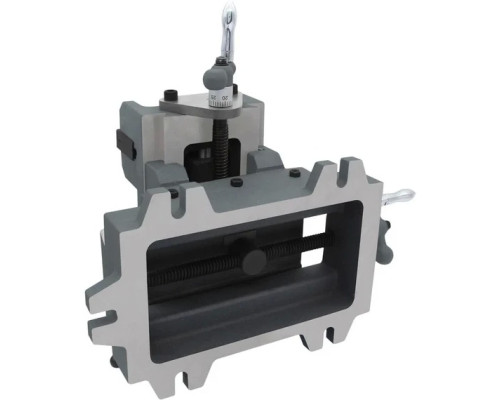

• Направляющие осей перемещения типа "ласточкин хвост": Обеспечивают высокую точность перемещения.

• Возможность регулировки люфта суппорта: Позволяет поддерживать точность со временем.

• Шлифованные рельсы: Дополнительный элемент для плавности хода.

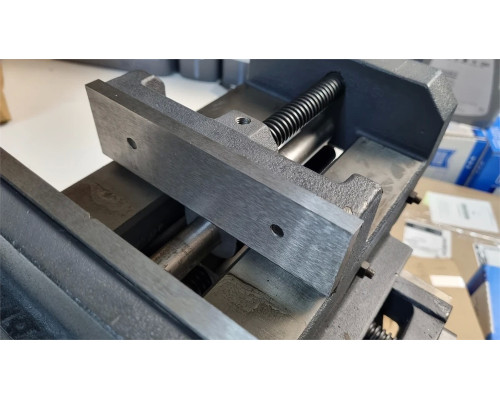

• Съемные накладки на губках: Закалены и отшлифованы.

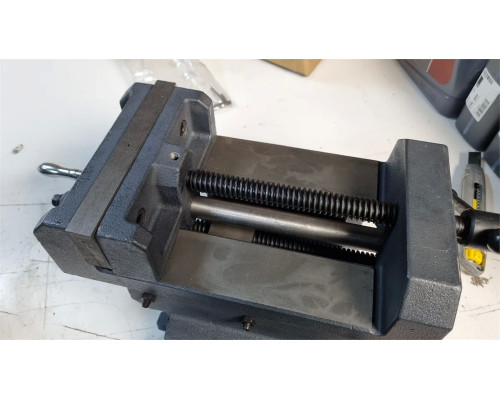

• Трапецеидальный винт: С большим крутящим моментом для мощного зажима.

• Вал кругляк: В качестве линейной направляющей губок.

• Возможность зажима заготовок плоской и цилиндрической формы: Благодаря V-образным углублениям на подвижной губке.

• Прочный и устойчивый к коррозии корпус: Из высокопрочного чугуна.

• Простота в эксплуатации: Удобство и легкость использования.

• Внимание: Для обеспечения плавной и точной работы тисков необходимо регулярно смазывать подвижные части устройства.

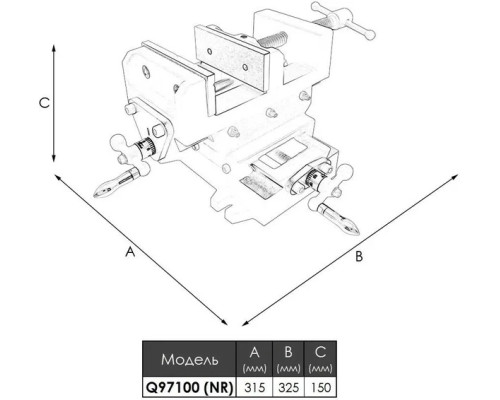

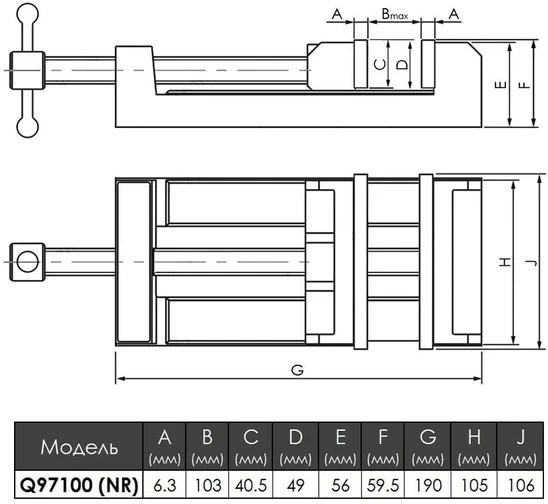

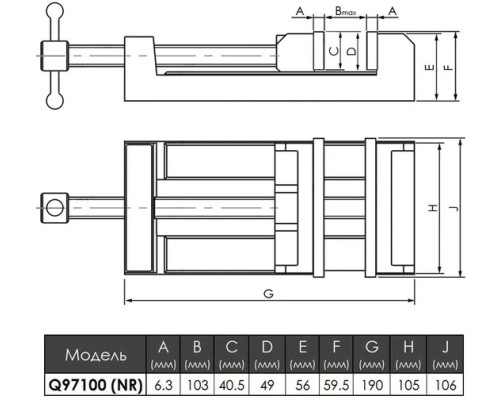

Общие характеристики:

• Модель: Q97100

• Ширина накладок губок: 100 мм

• Высота накладок губок: 40.5 мм

• Максимальное раскрытие тисков: 103 мм

• Продольный ход: 140 мм

• Поперечный ход: 140 мм

• Механизм позиционирования: крестовидный

• Цена деления лимба: 0.1 мм

• Материал: высокопрочный чугун

• Вес брутто: 10 кг
