Купить Фрезерно-сверлильный станок по металлу JET JUM-1464VHXL DRO

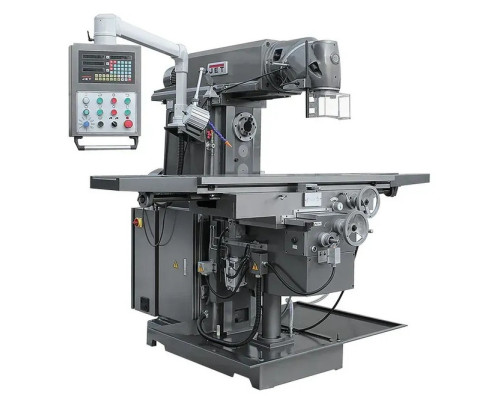

Фрезерно-сверлильный станок по металлу JET JUM-1464VHXL DRO — это широкоуниверсальный инструментальный фрезерный станок с горизонтальным и вертикальным шпинделями, предназначенный для выполнения самого широкого спектра операций механической обработки деталей сложной формы. Модель сочетает в себе возможности вертикального и горизонтального фрезерования, что коренным образом расширяет круг доступных задач и позволяет за одну установку заготовки выполнять фрезерование плоских и фасонных поверхностей, обработку пазов и уступов, сверление, растачивание отверстий и другие операции с высокой точностью. Благодаря такой компоновке станок становится незаменимым оборудованием для изготовления оснастки, инструментов, приспособлений, пресс-форм, штампов и других деталей сложной формы мелкими сериями на механообрабатывающих, инструментальных и ремонтно-механических участках машиностроительных предприятий, а также в опытно-экспериментальных цехах.

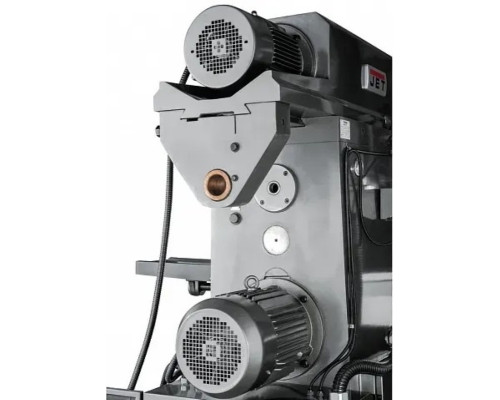

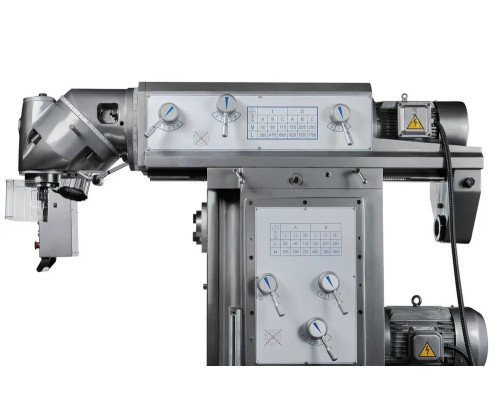

Особенностью конструкции является наличие двух независимых шпиндельных узлов — вертикального и горизонтального, каждый со своим приводом. Вертикальный шпиндель приводится во вращение двигателем мощностью 4 кВт через 12-ступенчатую механическую коробку передач, обеспечивающую изменение частоты вращения в диапазоне 60–1750 об/мин. Горизонтальный шпиндель оснащен более мощным двигателем 5,5 кВт с тем же количеством скоростей (12) и диапазоном 60–1800 об/мин. Конус шпинделя ISO 50 соответствует промышленному стандарту для тяжелого фрезерного оборудования и совместим с широкой номенклатурой оправок, цанговых патронов и оснастки. Расстояние от вертикального шпинделя до стола составляет 196–646 мм, расстояние горизонтальный шпиндель-стол — 20–470 мм, что обеспечивает достаточный запас для работы с высокими и габаритными деталями. Диапазон поворота головы — 360°, что позволяет обрабатывать наклонные поверхности, фаски и угловые элементы без переустановки заготовки.

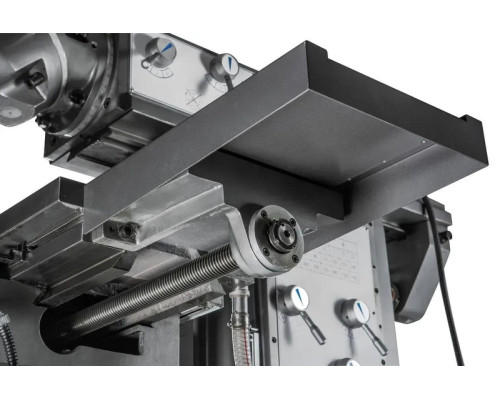

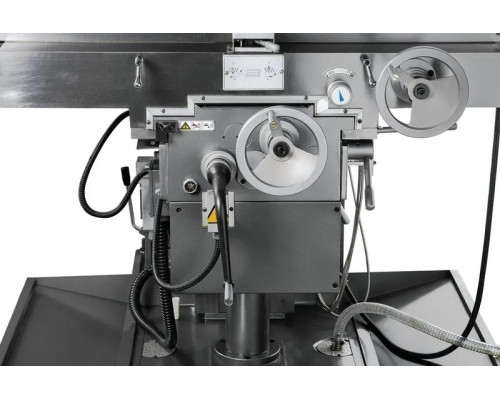

Рабочий стол размером 1600×360 мм с тремя Т-образными пазами 18×80 мм принимает на себя заготовки и оснастку общей массой до 400 кг. Перемещение стола по осям X, Y, Z составляет 1300×320×400 мм, что гарантирует большие возможности обработки крупногабаритных деталей за одну установку. За точное перемещение по осям X, Y, Z отвечает мощный сервопривод переменного тока с крутящим моментом 10 Н·м. Автоматическая подача по оси X — 30–750 мм/мин (8 скоростей), по оси Y — 20–500 мм/мин (8 скоростей), по оси Z — 15–375 мм/мин (8 скоростей). Ускоренное перемещение по осям X/Y/Z составляет 1200 / 800 / 600 мм/мин, что существенно сокращает вспомогательное время между операциями. Такая комбинация скоростей подачи и ускоренного перемещения позволяет оптимально подобрать режим резания под конкретный материал заготовки (сталь, чугун, цветные металлы) и диаметр инструмента.

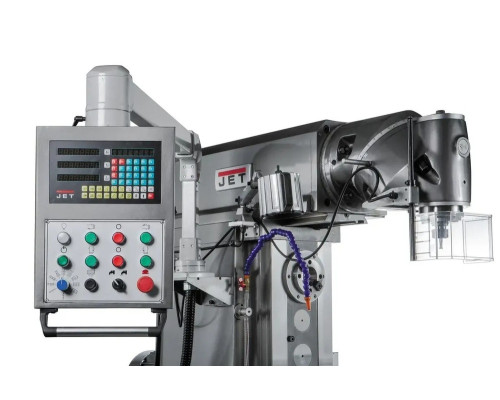

Встроенное устройство цифровой индикации (УЦИ / DRO) по трем осям непрерывно показывает текущие координаты инструмента, благодаря чему оператор контролирует процесс резания, быстро восстанавливает позицию после замены инструмента и существенно снижает риск брака. Дополнительно станок оснащен автоматической системой смазки направляющих, подачей смазочно-охлаждающей жидкости (СОЖ) в зону обработки и яркой светодиодной лампой освещения рабочей зоны. Массивная чугунная станина массой 2850 кг эффективно гасит вибрации от силовых режимов резания и сохраняет геометрическую точность станка на протяжении всего срока службы. Потребляемое напряжение 400 В позволяет подключать станок к промышленной трехфазной сети. JET JUM-1464VHXL DRO — это надежный инструмент для тех, кто ценит точность, долговечность и универсальность.

Особенности:

• Широкоуниверсальный фрезерный станок с двумя шпинделями — вертикальным и горизонтальным — обработка деталей сложной формы за одну установку заготовки.
• Два независимых привода: вертикальный двигатель 4 кВт с 12 скоростями (60–1750 об/мин) и горизонтальный двигатель 5,5 кВт с 12 скоростями (60–1800 об/мин) — оптимальный подбор режима резания под любую операцию.
• Конус вертикального шпинделя ISO 50 — промышленный стандарт, совместимый с широкой номенклатурой оправок, цанговых патронов и оснастки для тяжелого оборудования.
• Диапазон поворота головы 360° — обработка наклонных поверхностей, фасок и угловых элементов без переустановки заготовки.
• Рабочий стол 1600×360 мм с тремя Т-образными пазами 18×80 мм — надежное крепление заготовок разнообразной формы и массой до 400 кг.
• Большой ход стола по осям X (1300 мм), Y (320 мм) и Z (400 мм) — обработка крупногабаритных деталей за одну установку без переналадки.
• Мощный сервопривод переменного тока с крутящим моментом 10 Н·м по осям X, Y, Z — точное и плавное перемещение стола и головы под нагрузкой.
• Автоматическая подача по осям X (30–750 мм/мин), Y (20–500 мм/мин) и Z (15–375 мм/мин) с 8 скоростями на каждой оси — гибкий подбор режима подачи под материал и тип обработки.
• Ускоренное перемещение по осям X/Y/Z (1200 / 800 / 600 мм/мин) — сокращение вспомогательного времени между операциями и повышение производительности.
• Расстояние от вертикального шпинделя до стола 196–646 мм и от горизонтального шпинделя до стола 20–470 мм — достаточный запас для работы с высокими и габаритными деталями.
• Встроенное устройство цифровой индикации (УЦИ / DRO) по трем осям — контроль текущих координат в реальном времени, снижение количества брака, ускорение наладки.

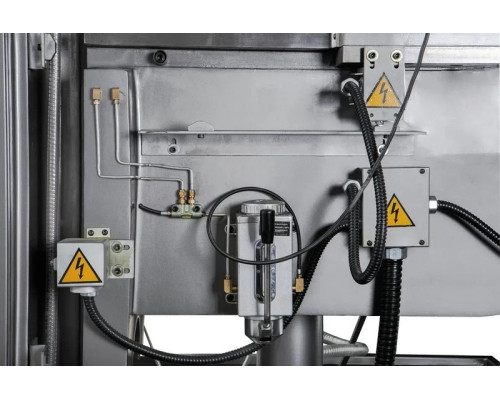

• Автоматическая система смазки направляющих — равномерная и непрерывная подача смазочного материала ко всем узлам трения, продление срока службы станка.
• Система подачи смазочно-охлаждающей жидкости (СОЖ) в зону обработки — охлаждение инструмента и заготовки, смывание стружки, повышение стойкости режущего инструмента.
• Светодиодная лампа освещения рабочей зоны — качественное яркое освещение зоны резания с минимальным энергопотреблением и длительным сроком службы.

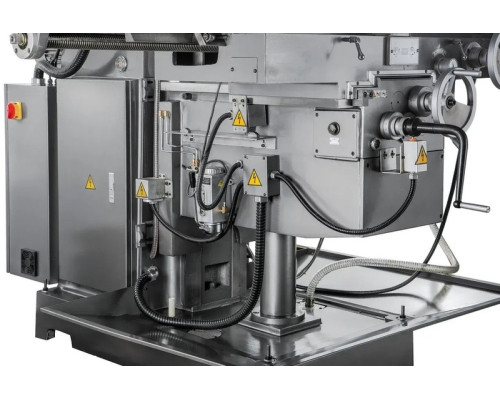

• Массивная чугунная станина массой 2850 кг — эффективное гашение вибраций, сохранение геометрической точности станка на протяжении всего срока службы.
