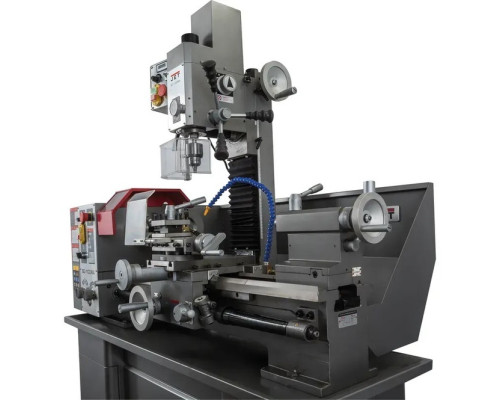

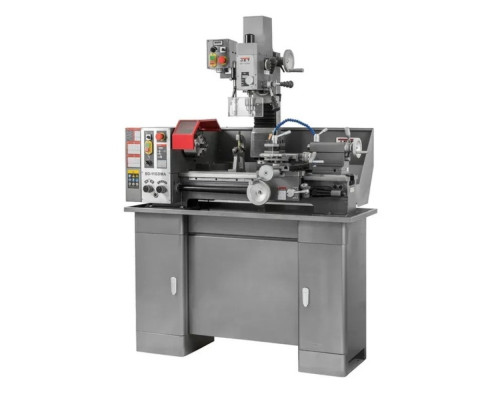

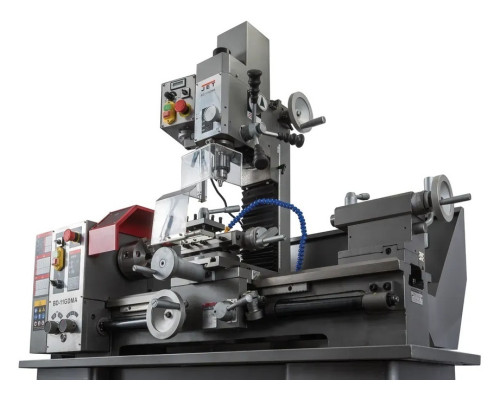

Токарний верстат по металу із фрезерною головою JET BD-11GDMA (50000915MCD) — це настільний багатофункціональний верстат, що поєднує в одному корпусі два самостійних інструменти: повноцінний токарно-гвинторізний верстат та вертикально-фрезерну (свердлильну) голову. Ця концепція дозволяє вирішувати широкий спектр завдань металообробки в умовах обмеженого простору майстерні — від точіння циліндричних поверхонь та нарізування різьби до свердління, розточування та фрезерування кінцевими фрезами.

Токарна частина: точність і функціональність

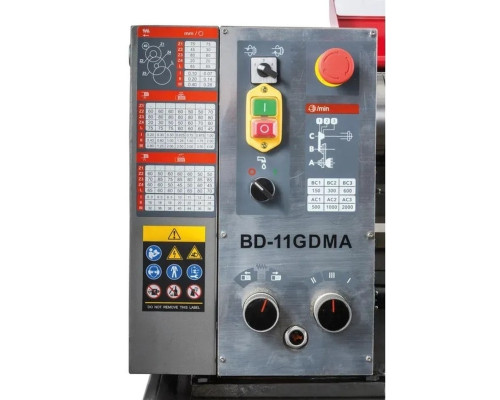

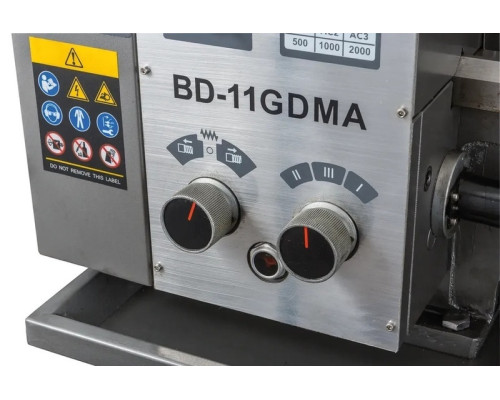

Основа верстата — масивна чавунна станина, загартована та відшліфована, яка гарантує мінімальну вібрацію під час роботи та довговічність направляючих. Діаметр обточування над станиною складає 280 мм, над поперечним супортом — 170 мм, відстань між центрами — 700 мм. Шпиндель токарного відділення обертається від 150 до 2000 об/хв та має 6 ступенів швидкостей. Конус шпинделя МК-4 розрахований на стандартний патрон та центра. Діаметр наскрізного отвору шпинделя — 26 мм, що дозволяє обробляти прутковий матеріал.

Система подач і нарізування різьби

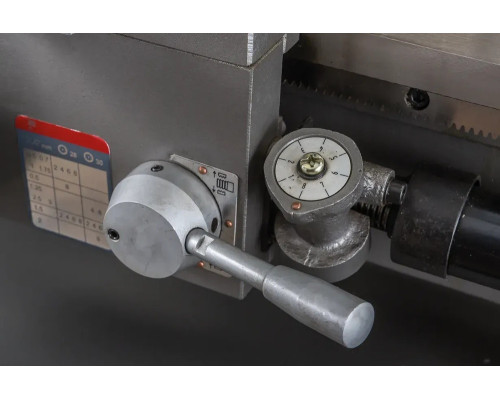

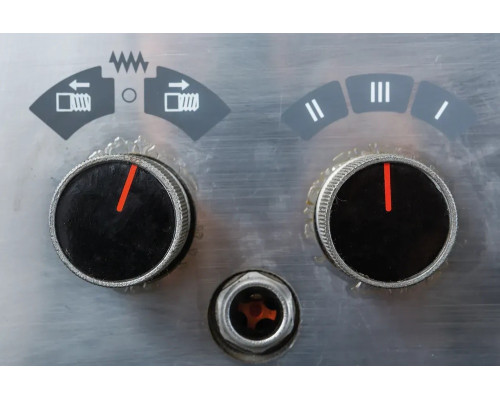

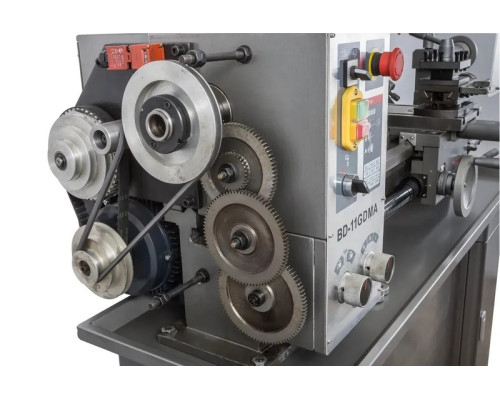

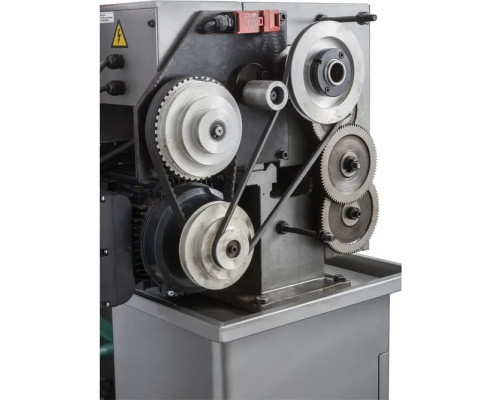

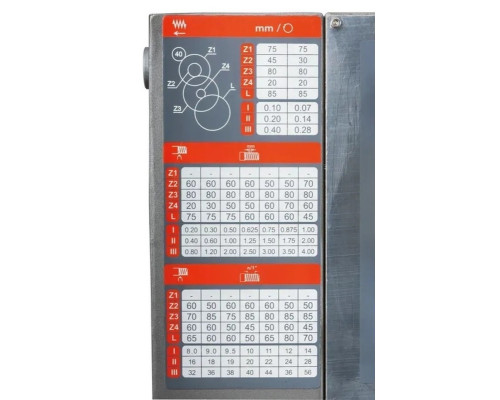

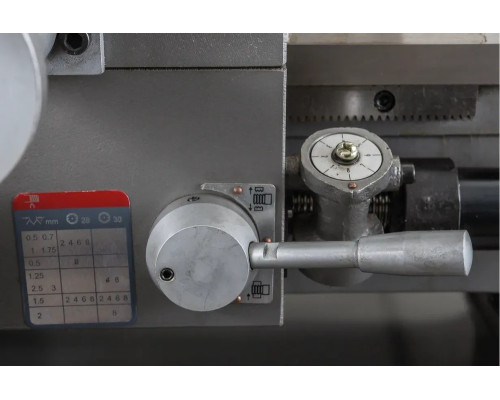

Верстат оснащений автоматичною поздовжньою подачею з шістьма значеннями в діапазоні 0,07–0,4 мм/об. Привертає увагу зручна система гітари: на одному налаштуванні вона охоплює три режими автоматичного точення або нарізування різьби, що суттєво прискорює переналагодження. Доступне нарізування 21 метричного різьблення в діапазоні 0,2–4,0 мм та 21 дюймового різьблення від 8 до 56 ниток на дюйм. Передбачена можливість нарізування лівого різьблення. Крок ходового гвинта — Tr 20×3. Захисний спіральний кожух ходового гвинта входить до комплекту.

Супорт та задня бабка

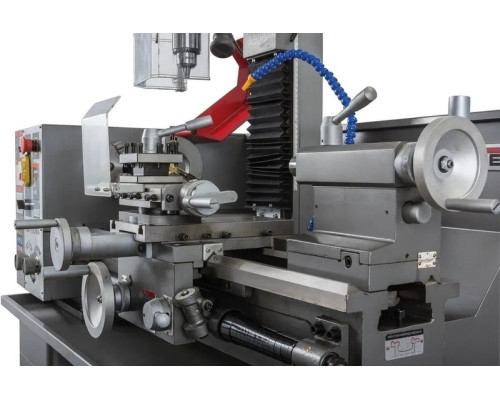

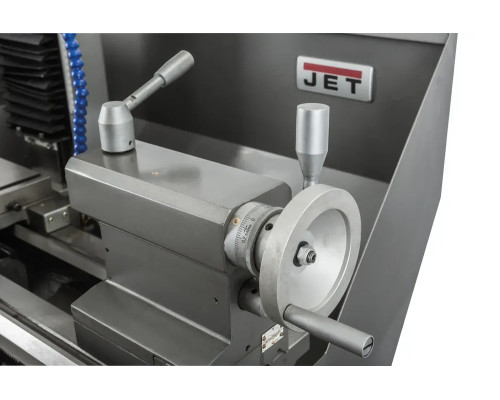

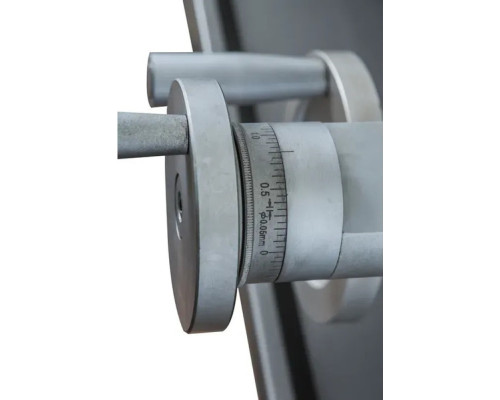

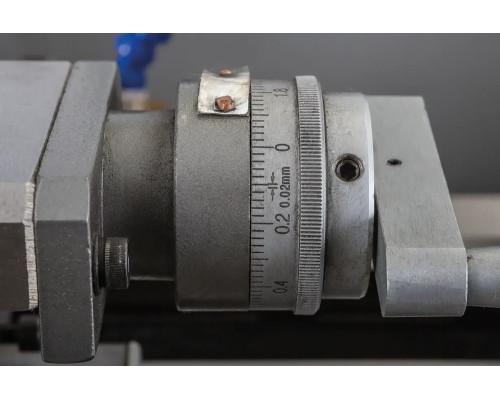

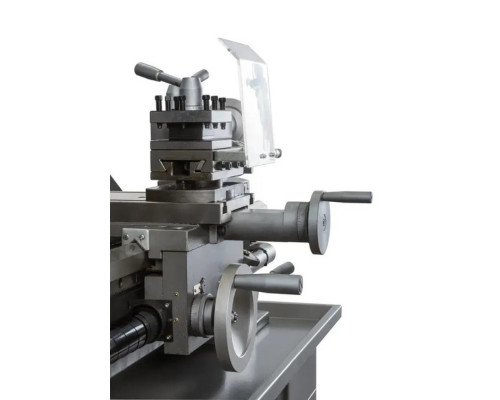

Хід поперечного супорта становить 145 мм, верхнього супорта — 60 мм. Максимальний розмір різця — 12×12 мм. Задня бабка масивної конструкції оснащена регулюванням поперечного зміщення для обточування конусів та важелем швидкої фіксації — характеристика, що підкреслює виробничу орієнтацію верстата. Конус задньої бабки МК-2, хід пінолі — 80 мм. Регулювання зазорів направляючих здійснюється за допомогою клинових планок.

Люнети та система охолодження

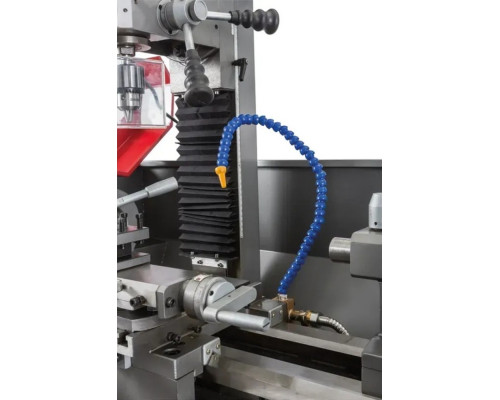

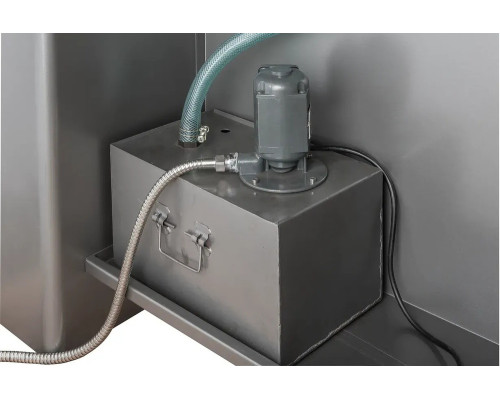

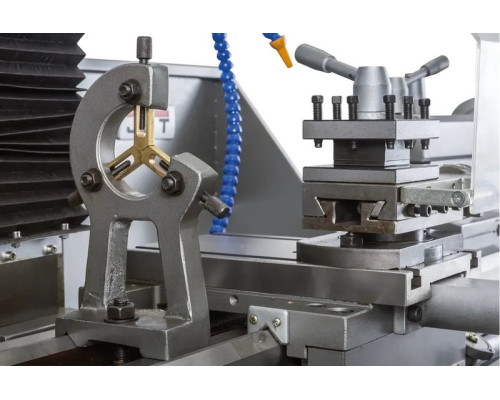

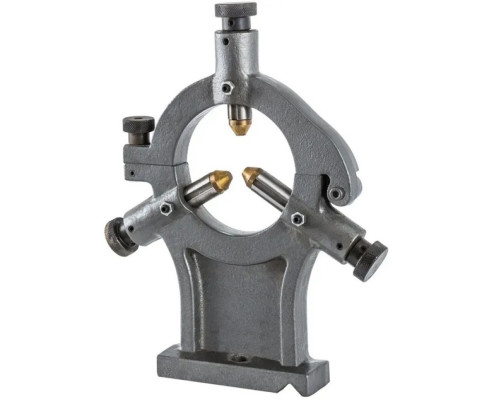

До комплекту входять нерухомий і рухомий люнети з діапазоном затиску 0–25 мм кожен — необхідний інструмент при обробці довгих і тонких заготовок, що унеможливлює їх відхилення від осі обертання. Вбудована система подачі мастильно-охолоджувальної рідини (МОР) з насосом потужністю 0,09 кВт та баком об'ємом 5 літрів забезпечує охолодження інструменту та заготовки, підвищує стійкість різця та якість обробленої поверхні. Піддон для збору стружки та задня захисна стінка — в стандартній комплектації.

Фрезерна голова: розширення можливостей

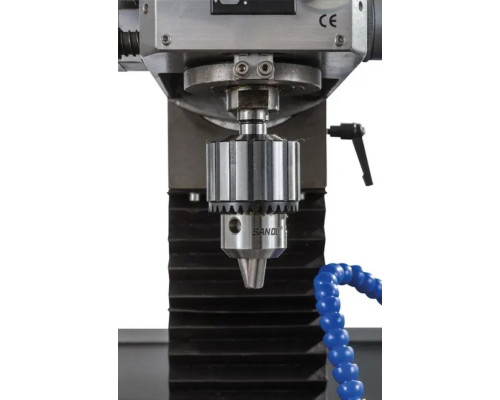

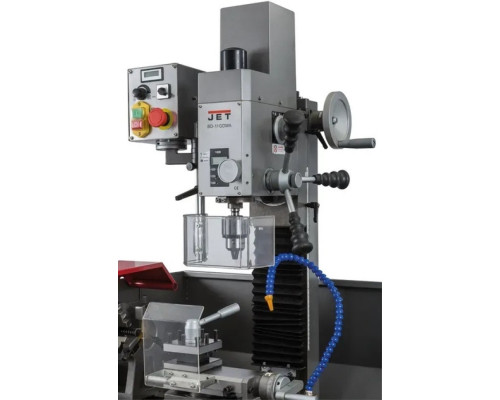

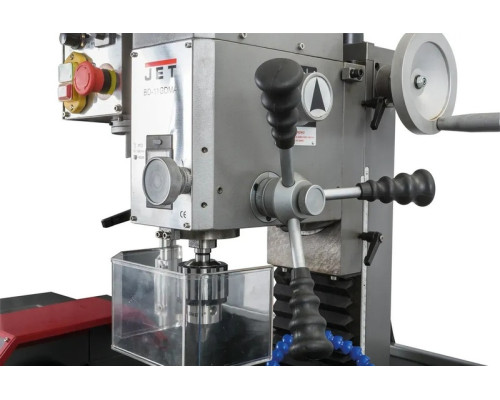

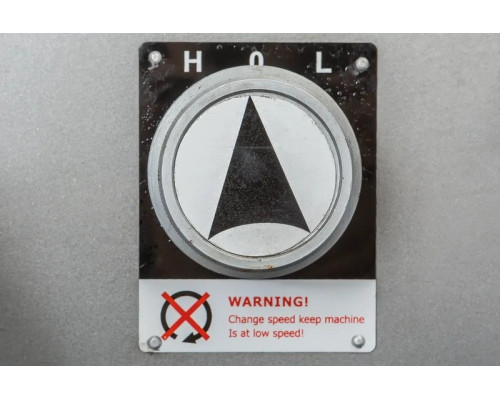

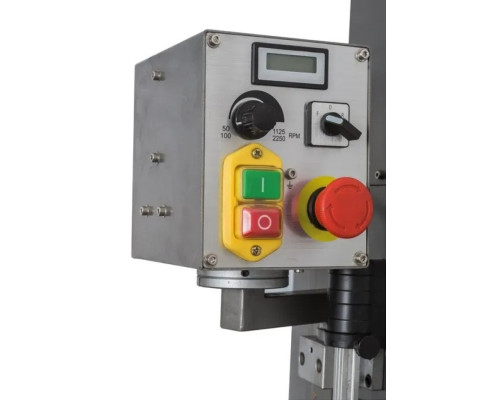

Фрезерно-свердлильна голова живиться від мережі 220 В / 50 Гц і приводиться колекторним двигуном потужністю 0,6 кВт. Частота обертання вертикального шпинделя регулюється в діапазоні 50–2250 об/хв у двох ступенях. Конус вертикального шпинделя МК-2, хід пінолі — 50 мм. Свердлильний патрон 1–13 мм із хвостовиком В16 на конус МК-2 входить до комплекту. Максимальний діаметр свердління: у сталі — 20 мм, у чавуні — 22 мм. Для фрезерування можна використовувати кінцеві фрези діаметром до 20 мм; затяжний шомпол — М12. Голова повертається в обидва боки на ±45°, що відкриває можливість обробки поверхонь під кутом.

Стіл фрезерної голови

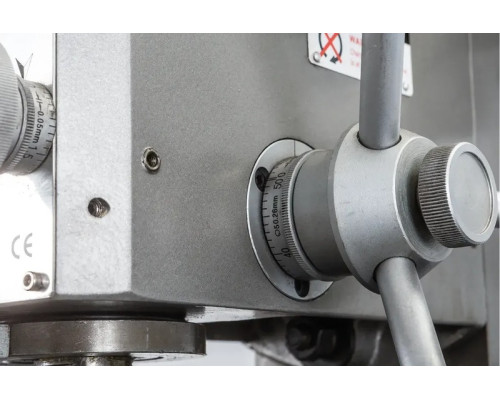

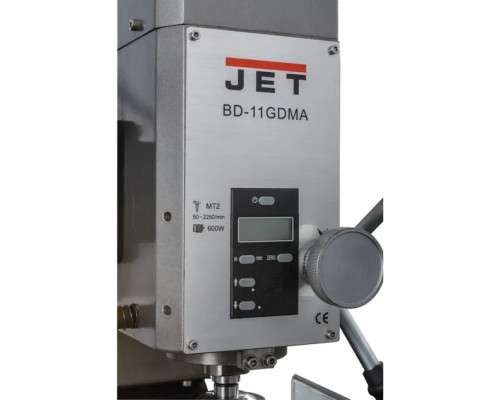

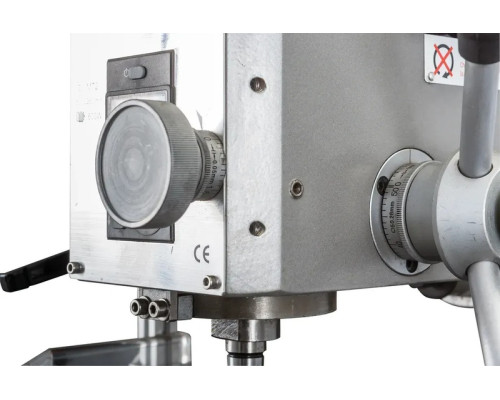

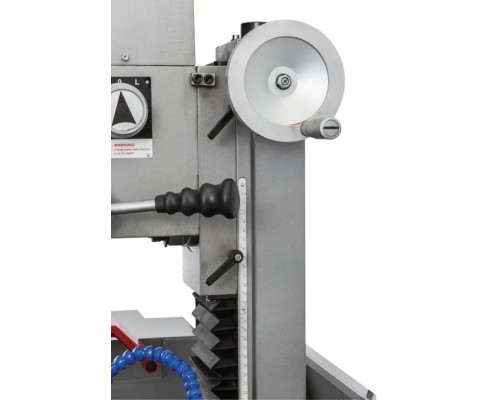

Фрезерна голова переміщується по вертикальній осі (вісь Z) на 270 мм та має відстань від шпинделя до столу 320 мм і від шпинделя до стійки 185 мм. Стіл розміром 150×270 мм обладнаний двома Т-подібними пазами шириною 12 мм з кроком 115 мм для кріплення лещат та пристосувань. Також передбачена можливість встановлення верстатних лещат для фрезерних робіт. Особливістю є мікроподача з цифровою індикацією для точного позиціювання по осі Z.

Безпека та захист оператора

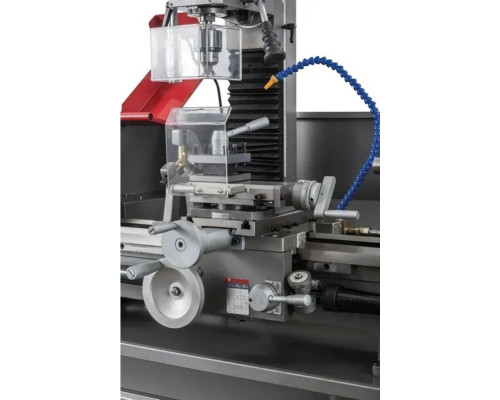

Конструкція верстата приділяє особливу увагу безпеці. До стандартної комплектації входять: захисний екран різцетримача, захисний екран токарного патрона з кінцевим вимикачем (відключає верстат при відкриванні), захисний екран свердлильного патрона з кінцевим вимикачем, задня захисна стінка та захисний спіральний кожух ходового гвинта. Такий рівень захисту відповідає вимогам до виробничого обладнання.

Підставка та аналог

Підставка входить до стандартної комплектації, але постачається у окремій упаковці. Це важливо для розрахунку транспортних витрат: верстат у паковці — 137×75×101 см, 250 кг; підставка — 81×69×43 см, 47 кг. Верстат є аналогом класичного ТВ-9 та призначений для дрібносерійного виробництва.

Особливості:

• Поєднання токарного та фрезерно-свердлильного верстата в одному агрегаті
• Чавунна загартована та відшліфована станина без вібрацій
• Асинхронний двигун токарного шпинделя 1,1 кВт для надійної роботи
• 6 швидкостей токарного шпинделя (150–2000 об/хв)
• Автоматична поздовжня подача з 6 значеннями (0,07–0,4 мм/об)
• Нарізування метричного (21 різьблення, 0,2–4,0 мм) і дюймового різьблення (21 різьблення, 8–56 ниток)
• Нарізування лівого різьблення
• На одному налаштуванні гітари — три режими точення або нарізування різьби
• Масивна задня бабка з регулюванням зміщення для обточування конусів
• Нерухомий і рухомий люнети 0–25 мм у комплекті
• Система МОР із насосом 0,09 кВт та баком 5 л
• Регулювання зазорів направляючих клиновими планками
• Фрезерна голова з мікроподачею та цифровою індикацією по осі Z
• Поворот фрезерної голови ±45° для обробки під кутом
• 2 швидкості фрезерного шпинделя (50–2250 об/хв)
• Стіл фрезерної голови 150×270 мм з двома Т-подібними пазами 12 мм
• Можливість встановлення лещат для фрезерних операцій
• Захисні екрани із кінцевими вимикачами на патронах
• Підставка входить до стандартної комплектації
• Аналог ТВ-9, призначений для дрібносерійного виробництва

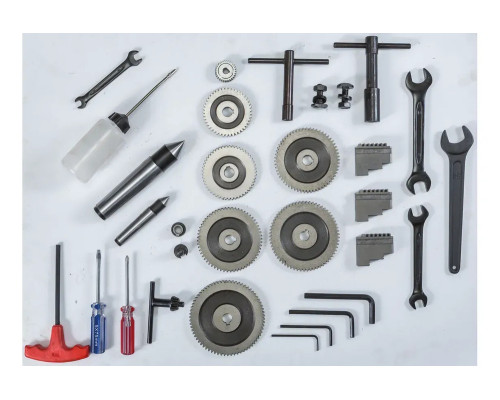

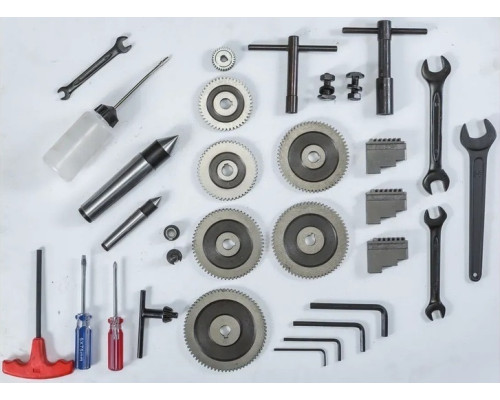

Комплектація:

• Нерухомий центр МК-4
• Нерухомий центр МК-2
• Обертовий центр МК-2

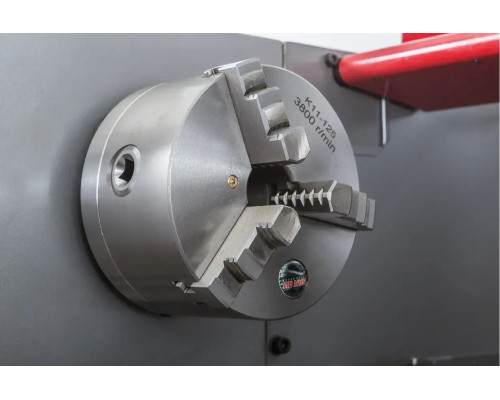

• 3-кулачковий патрон 125 мм із зворотними кулачками
• Змінні металеві шестерні (гітара)

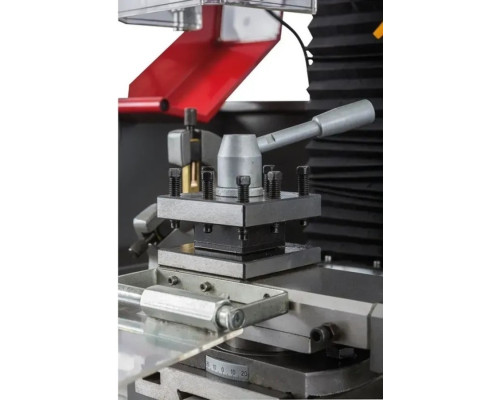

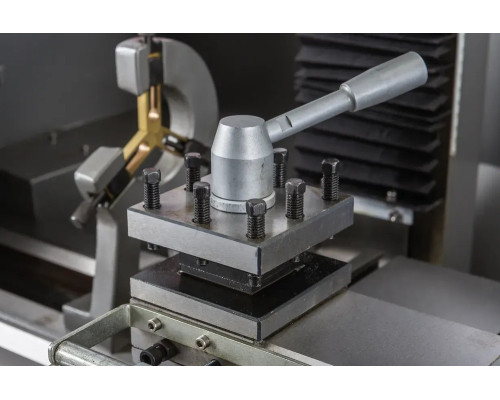

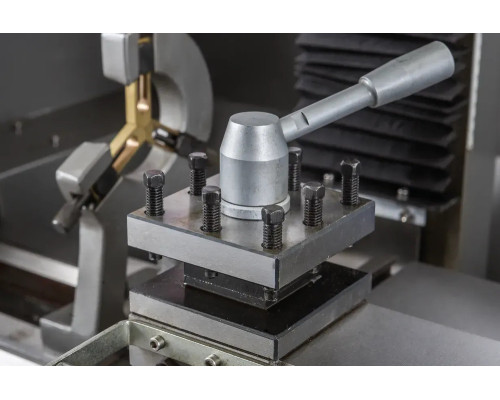

• 4-позиційний різцетримач із фіксатором
• Захисний спіральний кожух ходового гвинта
• Захисний екран різцетримача
• Захисний екран токарного патрона з кінцевим вимикачем
• Захисний екран свердлильного патрона з кінцевим вимикачем
• Захисна задня стінка
• Покажчик різьблення
• Підставка (у окремій упаковці)
• Піддон для збору стружки
• Нерухомий люнет
• Система підведення МОР
• Свердлильний патрон 1–13 мм МК-2 з дорном В16
• Масляний шприц
• Ключ для 3-кулачкового патрона
• Ключ різцетримача
• Набір інструментів для обслуговування верстата
• Посібник з експлуатації

Гарантія: 2-річна офіційна гарантія JET Red Assurance з підтримкою понад 550 сервісних центрів по всій Україні.

Токарний верстат по металу із фрезерною головою JET BD-11GDMA — це компактне та продумане рішення для майстерень, де цінується кожен квадратний метр площі. Замість двох окремих верстатів — токарного і фрезерного — один агрегат з повноцінними можливостями кожного.
