Купити Стрічкопильний верстат по металу JET MBS-1824VDAS

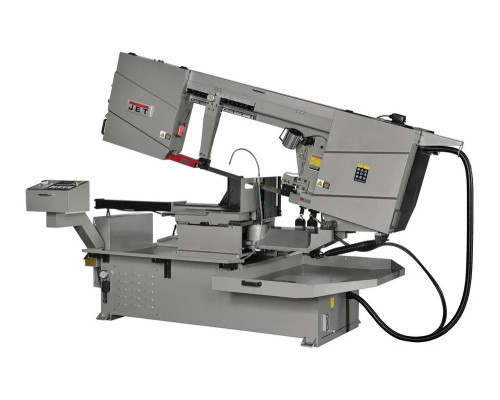

Стрічкопильний верстат по металу JET MBS-1824VDAS — це потужний напівавтоматичний верстат європейського типу промислового класу, призначений для розпилювання заготовок великого діаметра та профілів значного перетину. Поєднання редуктора з варіатором, гідравлічної системи опускання рами та поворотних механізмів з цифровою індикацією кута робить цю модель одним із найбільш функціональних рішень для важкого металообробного виробництва.

Максимальний переріз 460 мм — для крупногабаритних заготовок

При прямому різанні (90°) верстат обробляє круглі заготовки діаметром до Ø460 мм, квадратні профілі до □460 мм та прямокутні перетини до □440×600 мм. Це показники, що відповідають важким промисловим стрічкопилам і дозволяють розкроювати балки, труби великого діаметра, швелери та масивні заготовки без додаткового розпилу.

Поворотна рама в діапазоні ±60° з ручним керуванням і цифровою індикацією

Пильна рама верстата повертається вручну вправо та вліво у діапазоні від -60° до +60°. Точне значення кута повороту відображається на дисплеї виносного пульта управління — оператор завжди бачить, на скільки градусів встановлена рама, без необхідності використання додаткових кутомірів. При повороті на +45° (вправо) або -45° (вліво) зона обробки складає Ø445 мм / □400 мм / □460×400 мм. При повороті на +60° вправо — Ø295 мм / □295 мм / □460×250 мм, при -60° вліво — Ø200 мм / □180 мм / □200×260 мм. Такий широкий діапазон кутів дозволяє виконувати складні косі різи без переустановлення заготовки.

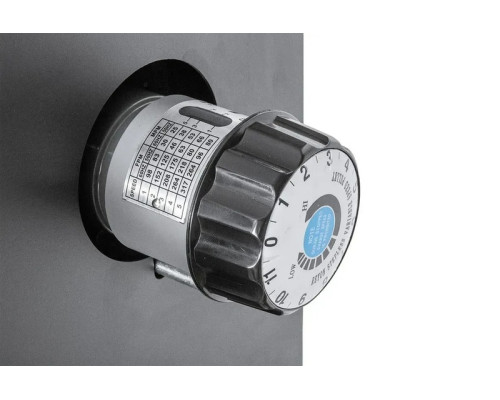

Привід: редуктор + варіатор — 5 швидкостей полотна

Поєднання механічного редуктора та варіатора забезпечує п'ять фіксованих швидкостей руху стрічкового полотна: 25, 38, 53, 66 та 80 м/хв. Двигун потужністю 3,7 кВт (400 В, трифазна мережа) розрахований на роботу в режимі тривалого навантаження, що критично для промислового розкрою. Діаметр приводних шківів 550 мм забезпечує плавний хід полотна без надмірного перегину та подовжує термін служби стрічки.

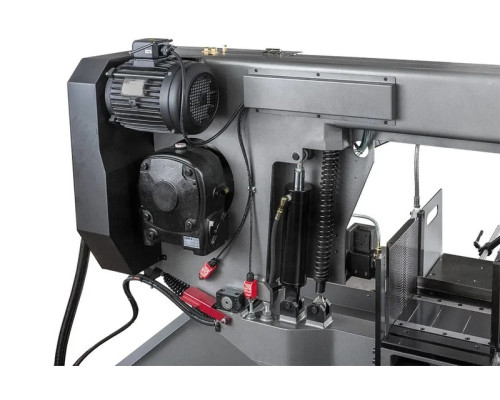

Напівавтоматична система підйому рами

Після завершення розпилу консоль (пильна рама) автоматично піднімається на заздалегідь задану висоту — оператору не потрібно піднімати важку раму вручну. Опускання рами в зону різання здійснюється плавно за допомогою гідравлічної системи, без поштовхів та ударних навантажень на полотно. Регульована пружина дозволяє точно врівноважити тиск пильної рами на заготовку — це особливо важливо при роботі з м'якими металами або тонкостінними профілями, де надмірний тиск призводить до деформації різу.

Стрічкове полотно та система направляючих

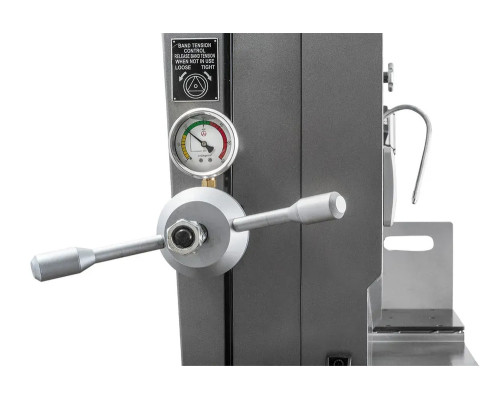

Верстат використовує стрічкове полотно шириною 41 мм, товщиною 1,3 мм та довжиною 5600 мм. Регульована направляюча з лінійною системою переміщення забезпечує точне перпендикулярне положення полотна щодо площини різання — це гарантує рівний торець заготовки навіть при максимальному перерізі. Натяжіння полотна контролюється тензометром, що дозволяє підтримувати оптимальне зусилля для конкретного типу матеріалу та товщини полотна.

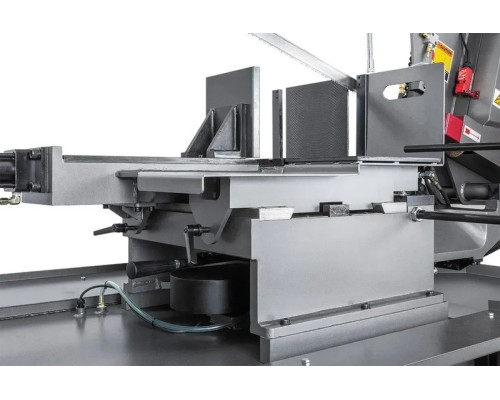

Гідравлічні лещата з переставною губкою

Однією з ключових особливостей моделі MBS-1824VDAS є гідравлічні лещата з переставною затискною губкою. Положення губки змінюється відповідно до кута повороту пильної рами — це забезпечує оптимальний притиск заготовки незалежно від того, під яким кутом виконується різ: прямим, лівим або правим. Швидкозатискна гідравліка скорочує час на фіксацію заготовки до секунд.

Система охолодження та збору стружки

Вбудована система подачі мастильно-охолоджуючої рідини з насосом потужністю 0,12 кВт та баком об'ємом 30 літрів забезпечує постійне охолодження зони різання при роботі з твердими сплавами та конструкційними сталями. Контейнер для збору стружки інтегрований у підставку верстата та легко очищається без застосування додаткового інструменту.

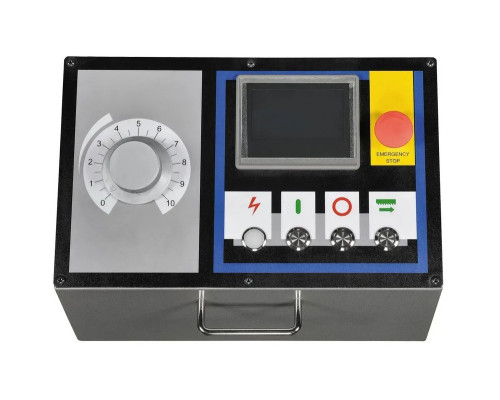

Виносна панель управління з HMI-дисплеєм

Усі функції верстата — вибір швидкості полотна, контроль кута повороту рами, керування підйомом та опусканням консолі — зосереджені на виносній панелі з графічним інтерфейсом людина-машина (HMI). Це дозволяє оператору контролювати процес розпилювання з безпечної дистанції та не відволікатися на пошук органів керування на самому верстаті.

Регульований кінцевий упор для серійних робіт

Регульований кінцевий упор дозволяє виставити потрібну довжину відрізу один раз та зафіксувати її для серійного виготовлення партії однакових деталей. Це особливо корисно при заготівельних операціях, коли потрібно нарізати велику кількість труб, профілів або балок однакової довжини.

Особливості:

• Тайванське виробництво промислового класу для безперервної роботи
• Максимальний переріз заготовки при 90°: Ø460 мм / □460 мм / □440×600 мм
• Поворот пильної рами в діапазоні від -60° до +60° з ручним керуванням
• Цифрова індикація кута повороту рами на пульті управління
• 5 швидкостей полотна (25, 38, 53, 66, 80 м/хв) через редуктор та варіатор
• Потужний двигун 3,7 кВт / 400 В для тривалих навантажень
• Діаметр приводних шківів 550 мм
• Напівавтоматичний підйом консолі на задану висоту після різу
• Гідравлічна система плавного опускання пильної рами
• Регульована пружина для врівноваження тиску рами на заготовку
• Регульована направляюча з лінійною системою переміщення
• Контроль натяжіння полотна тензометром
• Гідравлічні лещата з переставною затискною губкою для зміни кута різу
• Вбудована система подачі МОР (бак 30 л, насос 0,12 кВт)
• Контейнер для збору стружки
• Виносна панель управління з HMI-дисплеєм
• Регульований кінцевий упор для серійних робіт
• Стрічкове полотно 41 × 1,3 × 5600 мм

Комплектація:

• Стрічкове полотно 41 × 1,3 × 5600 мм
• Гідравлічні лещата з переставною затискною губкою
• Поворотна пильна рама з ручним приводом та цифровою індикацією кута
• Гідравлічна система підйому/опускання консолі
• Регульована пружина врівноваження тиску рами
• Регульований кінцевий упор
• Контейнер для збору стружки
• Вбудована система подачі МОР з насосом
• Виносна панель управління з HMI-дисплеєм
